产品描述 Product Description

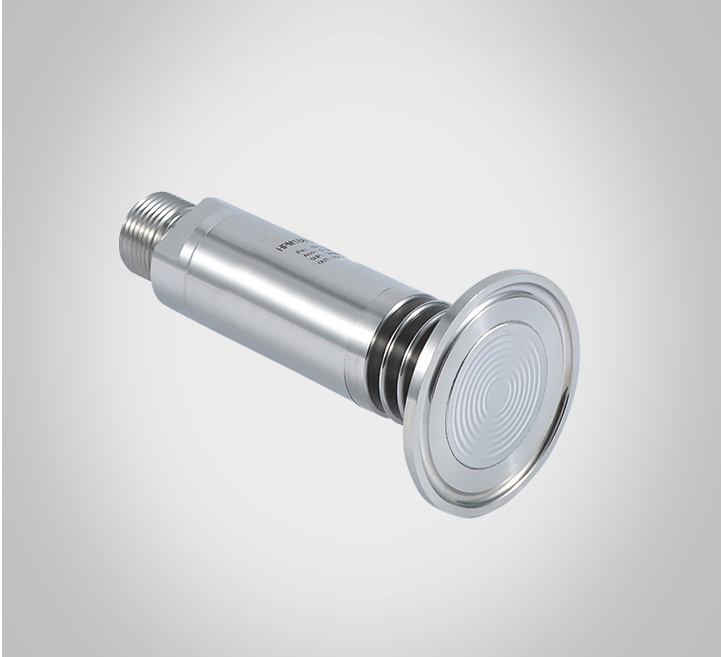

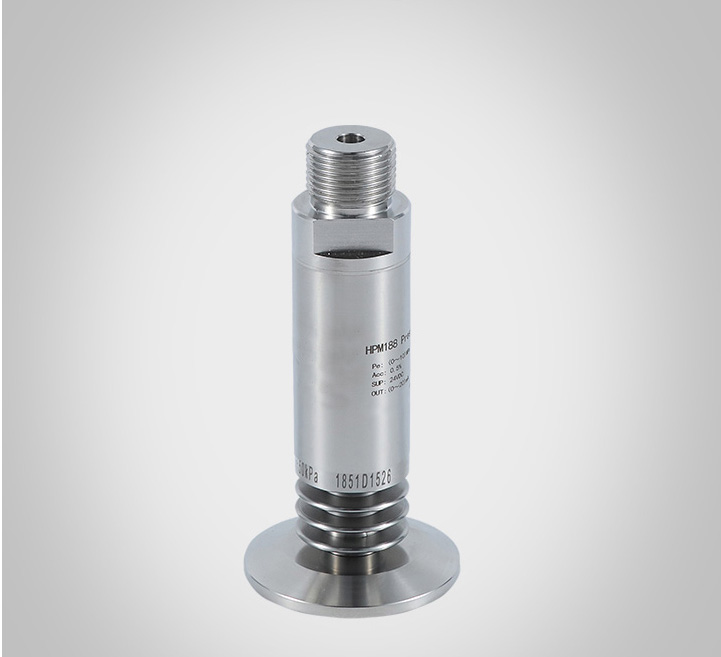

HPM188防爆型压力变送器采用不锈钢焊接结构，专门为防爆场合设计。内部传感器采用高精度和高稳型的硅压力芯体作为敏感元件，内置信号调理电路将传感器信号转换为标准电流或电压信号输出，可直接与计算机、控制仪表、显示仪表等相连。该产品整体性能优异，安装方便，具有良好的抗震性和抗冲击性，在防爆场合环境中可以长期使用。

◆ 体积小，重量轻

打破人们对隔爆型电气设备笨重的传统观念，此系列产品不但隔爆性能强，而且体积小，重量轻，外型美观。

◆ 不锈钢结构

变送器整体采用不锈钢，耐腐蚀性强，防护等级高，可全天候使用。

◆ 精度高，稳定性好

稳定可靠的硅压阻芯片通过温度补偿，使温度漂移在其最高的精度范围之内，长期稳定性好，从而减少了维护工作量。

◆ 电路可靠，响应速度快

高可靠集成电路，专为4～20mA压力变送器而开发

测量介质：与304、316L不锈钢兼容的各种液体、气体或蒸汽

量程：-100kPa...0～0.01...100MPa

过载：1.5倍满量程压力

压力类型：表压或绝压或密封表压

精度：±0.5%FS

长期稳定性：±0.2%FS/年

零点温度系数：±0.03%FS/℃（参比25℃）

满度温度系数：±0.03%FS/℃（参比25℃）

环境温度：-25~60℃

介质温度：-25~100℃

贮存温度：-40~120℃

供电电源：5VDC，24VDC

输出信号：二线制4~20mA电流或三线制电压

绝缘电阻：100MΩ，500VDC

外壳防护：IP65

电气连接：电缆直接出线

壳体：不锈钢1Cr18Ni9Ti或316L

膜片：不锈钢316L

密封表压/绝压变送器

表压变送器

电缆型接线方法

二线制4～20mADC 输出型变送器的电气接线图

三线制0～10/20mADC或0/1～5VDC输出型变送器的电气接线图
