产品描述 Product Description

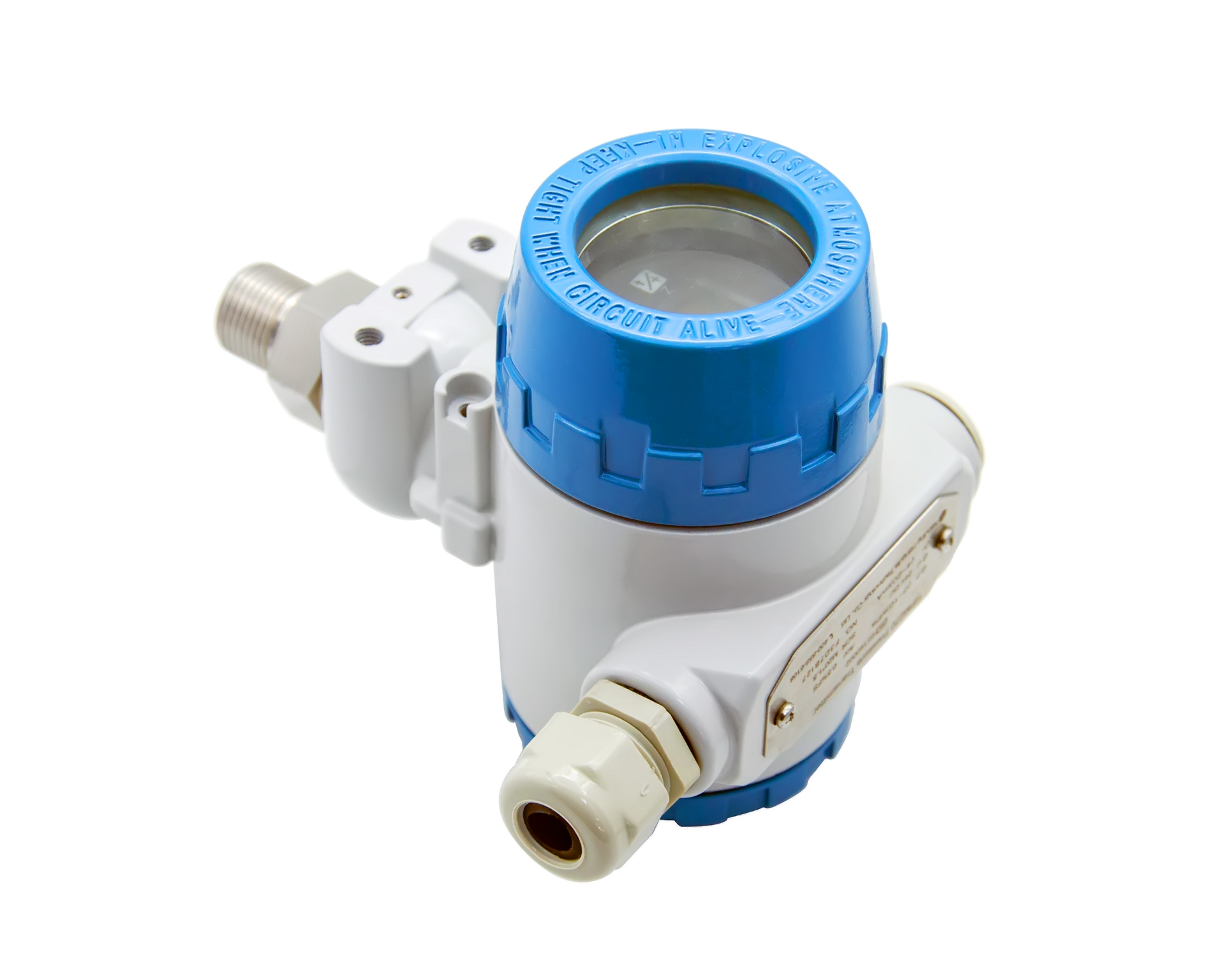

HPM270型智能数显压力变送器采用智能技术；结构紧凑、坚固、重量轻、便于安装、使用方便；零点和满量程可以在外部调节，迁移范围宽；带液晶显示可通过按键对变送器参数进行组态。该智能压力变送器适用于多种场合和全天候恶劣危险环境。

◆ 防护型电子壳体，外壳防护等级IP65

◆ LCD现场显示，高精度和高稳定性

◆ 组态操作，量程迁移范围宽

◆ 适用于多种恶劣场合

测量介质：与304、316L不锈钢兼容的各种液体、气体或蒸汽

量程：-100kPa…0~1kPa…60MPa（量程＜10kPa时只可测量无腐蚀或弱腐蚀性干燥气体）

过载：1.5倍满量程压力

压力类型：表压或绝压或密封表压

精度：±0.2%FS；±0.5%FS

长期稳定性：±0.1%FS/年；±0.2%FS/年

零点温度系数：±0.03%FS/℃（参比25℃）

满度温度系数：±0.03%FS/℃（参比25℃）

工作温度：-30~85℃

贮存温度：-40~120℃

供电电源：24VDC

输出信号：4~20mADC

输出方式：二线

负载电阻：≤（U-12）/0.20Ω

绝缘电阻：100MΩ，500VDC

外壳防护：IP65

电气连接：φ6mm专用屏蔽电缆1.5米

壳 体：铝合金

压力接口：不锈钢1Cr18Ni9Ti

膜 片：不锈钢316L

O型圈 ：氟橡胶

二线制4～20mADC 输出型变送器的电器接线图

压力变送器可以直接安装在引压管道上或利用安装支架进行安装
