产品描述 Product Description

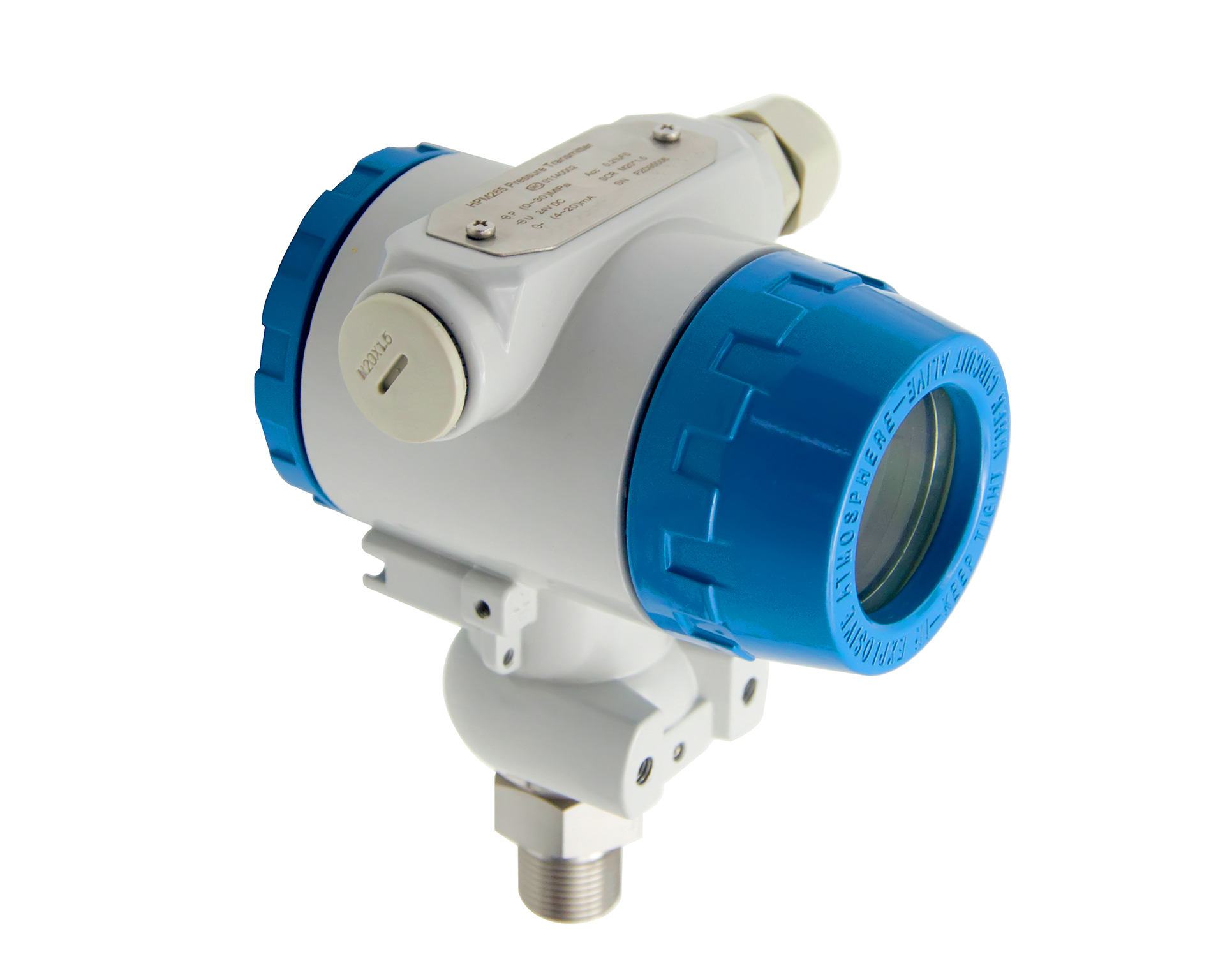

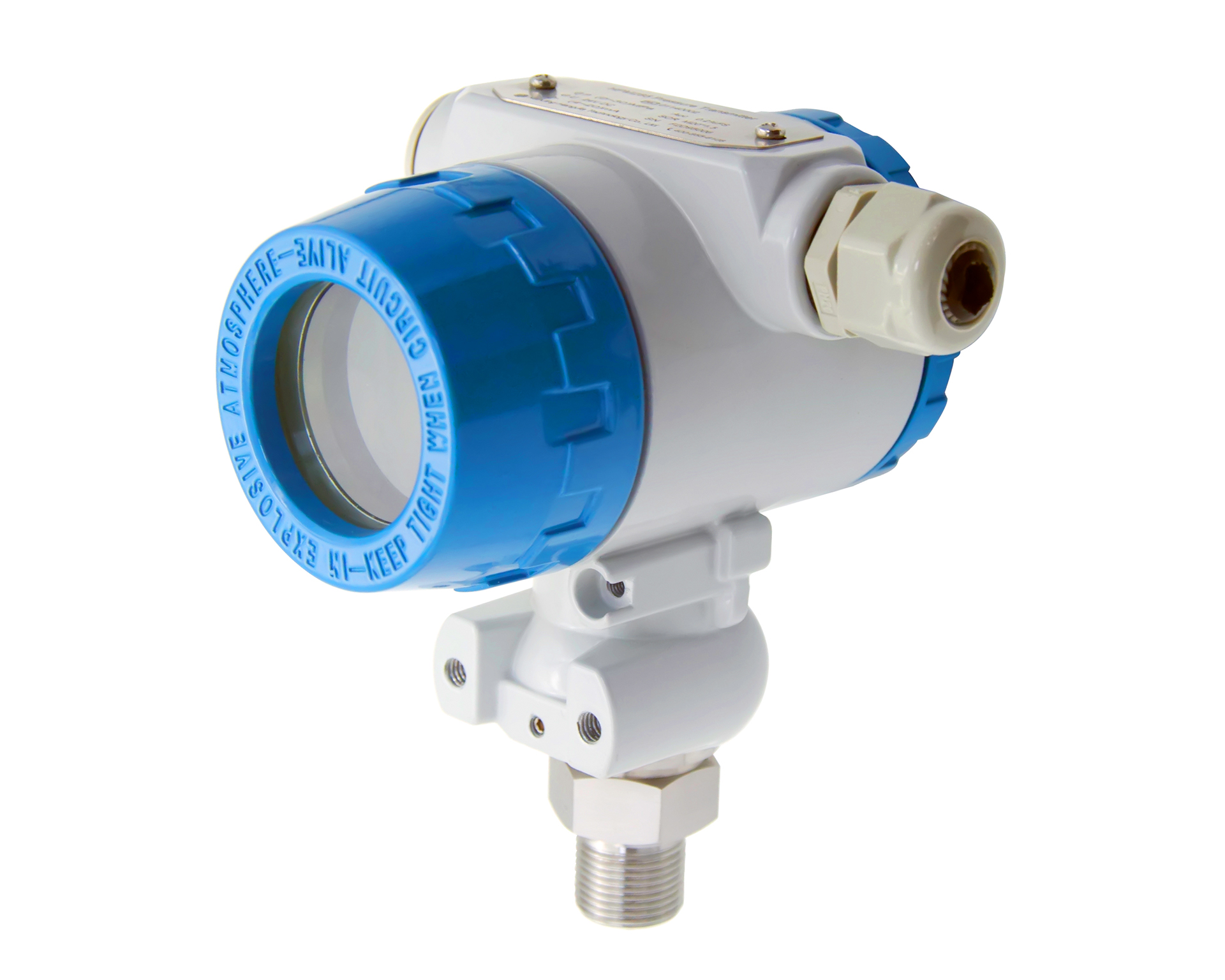

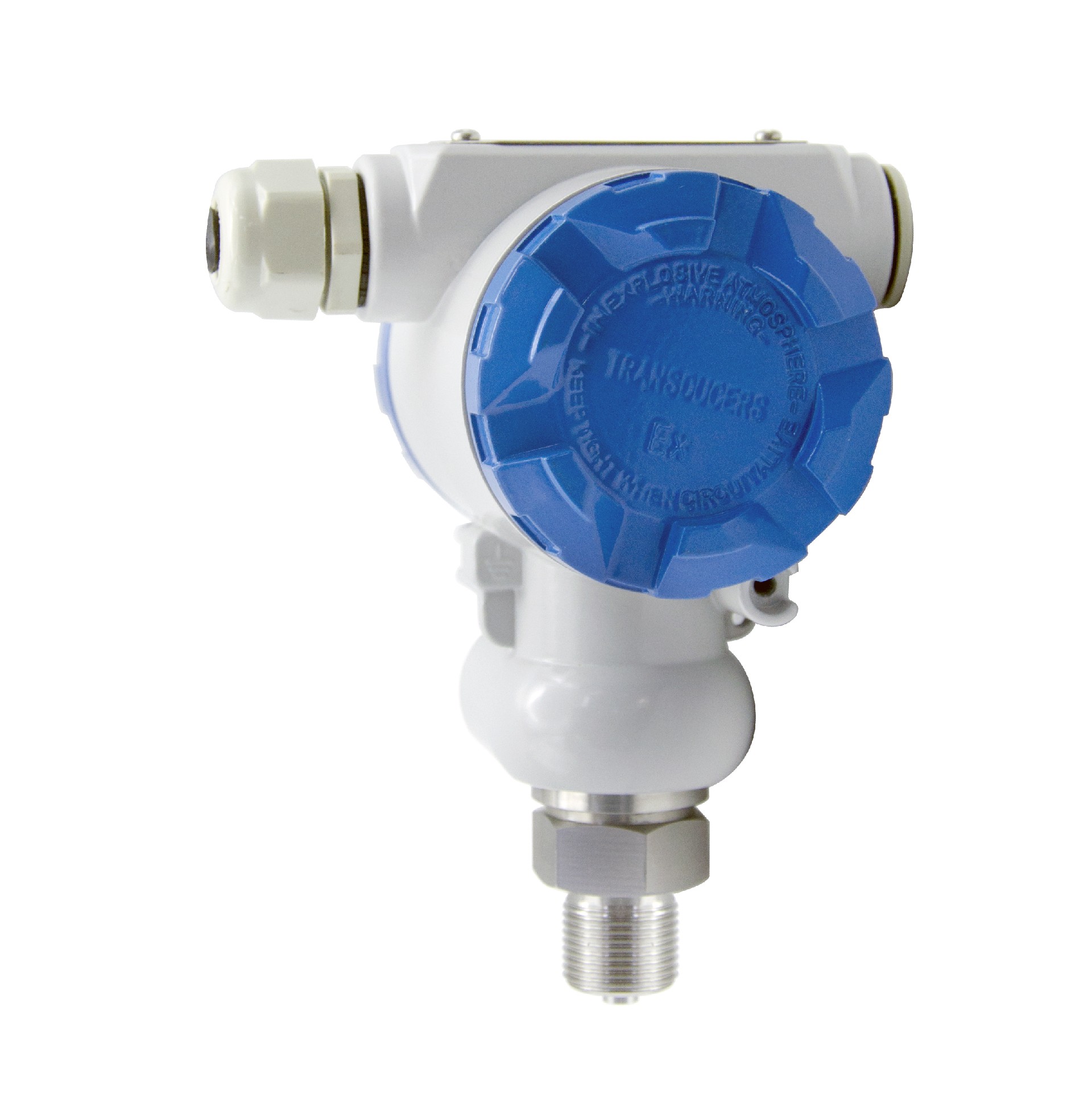

HPM285智能型压力变送器是一款高精度、高稳定性的智能化压力测量产品。该产品采用焊接充油芯体和ADI专用芯片并结合微处理器技术研制而成。该产品具有现场显示，数据处理，零点和满量程软件可调，4～20mADC输出及通讯等功能。

◆ RS485通讯接口或HART通讯协议（可选）

◆ 采用数字补偿及非线性修正技术

◆ -10℃～70℃数字化宽温度补偿

◆ 支持组网应用

◆ 数字显示

◆ 特殊要求可定做，适应各种场合应用

测量介质：与304、316L不锈钢兼容的各种液体、气体或蒸汽

量程：0~0.02…100MPa

过载：1.5倍满量程压力

压力类型：表压或绝压或密封表压

精度：±0.25%FS

长期稳定性：±0.2FS/年

零点温度系数：±0.03%FS/℃（参比25℃）

满度温度系数：±0.03%FS/℃（参比25℃）

补偿温度：-10~70℃

工作温度：-20~80℃

贮存温度：-30~85℃

供电电源：24VDC

输出信号：4~20mADC；RS485接口/HART协议（可选）

绝缘电阻：100MΩ，250VDC

振动：20g（20~5000Hz）

冲击：20g（11ms）

外壳防护：IP65

电子外壳：铝合金

压力接口：不锈钢1Cr18Ni9Ti或316L

膜片：不锈钢316L

a) RS485接口型变送器的电器接线图

                             计算机现场调教的接线示意图

                            RS485型变送器组网示意图

b) HART协议型变送器与手操器及组态系统连接
