产品描述 Product Description

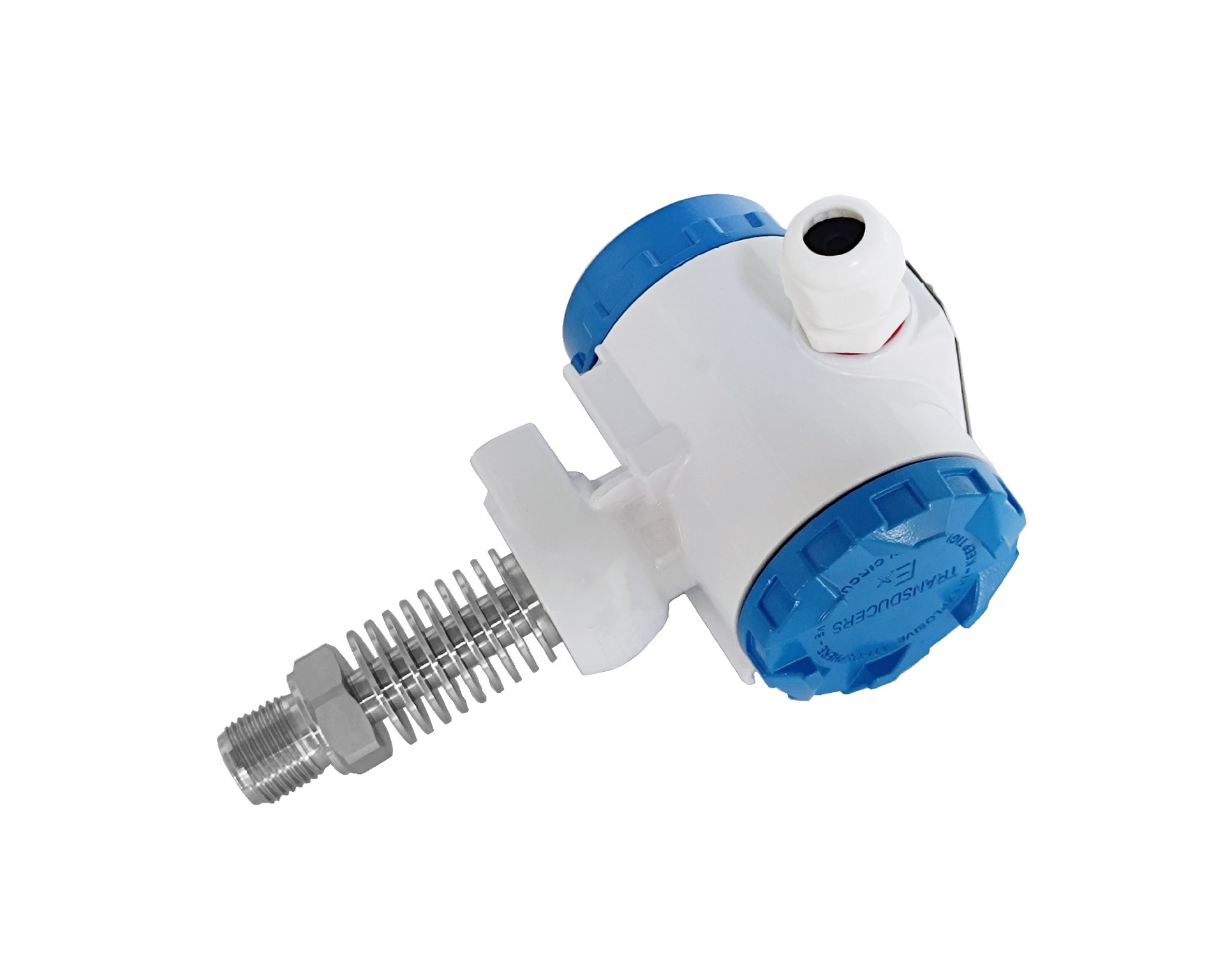

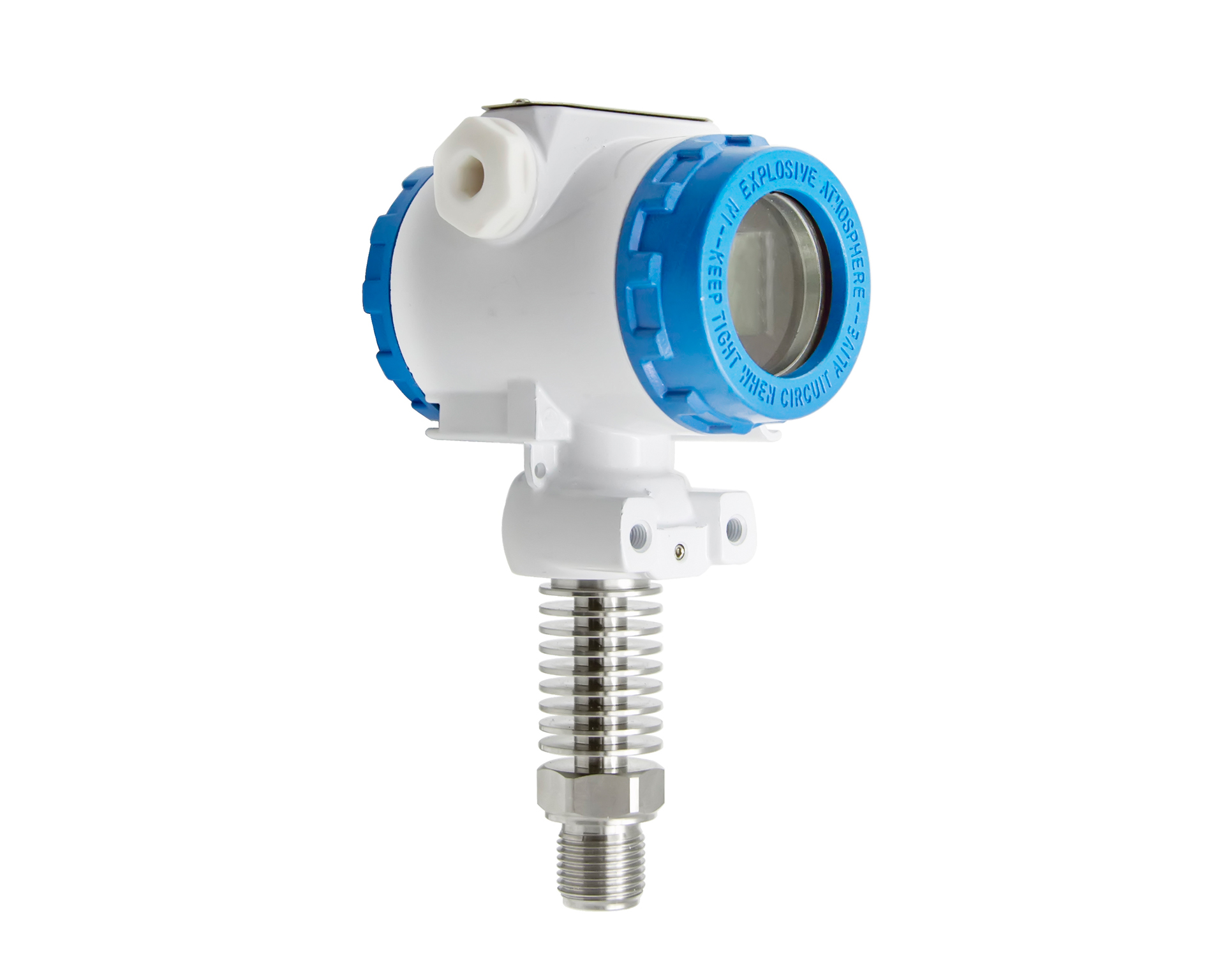

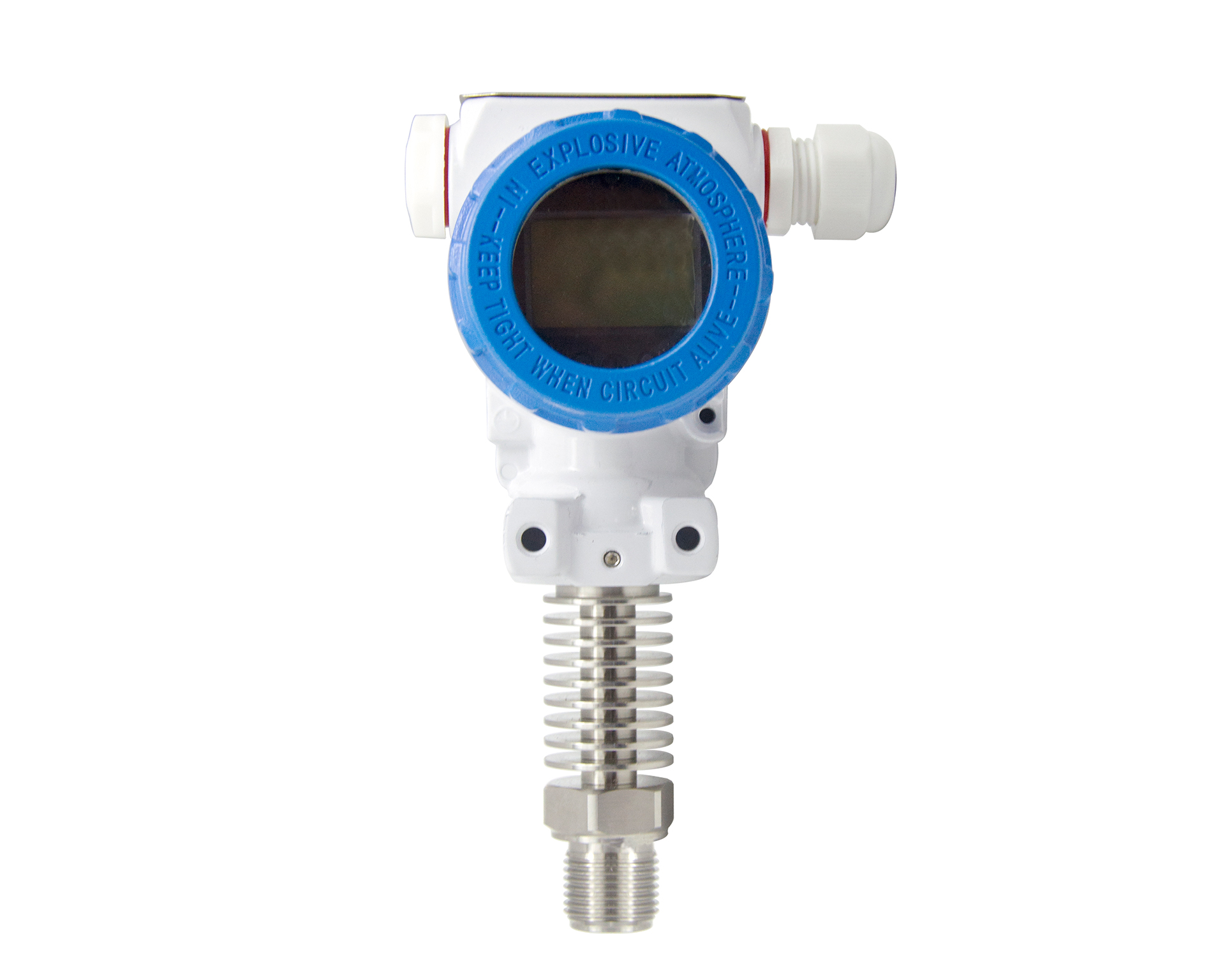

HPM289高温防护型压力变送器采用耐高温型压力传感器作为信号测量元件，并经过自动测试和激光调阻工艺进行了宽温度范围性能补偿。产品经过了长期老化及稳定性考核等工艺严格筛选，性能稳定可靠。该产品为两线制4～20mADC信号输出，可带现场数字显示，应用于工作环境恶劣，要求能现场显示被测压力的场合，广泛适用于机械、冶金、石油化工、电力等工业过程的压力测量。

◆ 耐高温进口压力芯体

◆ 带换热片设计，适用介质最高温度可达150度

◆ 电子壳体为铝合金材质，外壳防护等级IP65

◆ 反极性保护和瞬间过电流过电压保护措施

◆ 现场显示可选择

◆ 抗干扰强，长期稳定性好

测量介质：与304、316L不锈钢兼容的各种液体、气体或蒸汽

量程：0~0.01…100MPa

过载：1.5倍满量程压力

压力类型：表压或绝压或密封表压

精度：±0.5%FS

长期稳定性：±0.2%FS/年

零点温度系数：±0.03%FS/℃（参比25℃）

满度温度系数：±0.03%FS/℃（参比25℃）

环境温度：-30~80℃

介质温度：-30~150℃

贮存温度：-40~120℃

供电电源：24VDC（11~30V）

输出信号：4~20mADC

输出方式：二线

负载电阻：≤（U-11）/0.20Ω

绝缘电阻：100MΩ，500VDC

外壳防护：IP65

电气连接：φ6mm专用屏蔽电缆1.5米

壳体：铝合金

压力接口：不锈钢1Cr18Ni9Ti

膜片：不锈钢316L

O型圈：氟橡胶

二线制4～20mADC 输出型变送器的电气接线图
