产品描述 Product Description

HPT130表面温度传感器内部浇封一铠装PT100测温元件，可用于检测电机、减速器表面温度，以及其他机械、电气设备的表面温度。传感器采用四线制电阻信号输出，满足使用两线制、三线制或四线制接法的测温仪器的使用要求。利用PT100随温度变化而线性改变阻值的特性，反映被测设备表面的实际温度。传感器置于被测设备表面时，被测表面温度传导到内部测温元件上，从而改变测温元件的阻值，通过测量测温元件的电阻值，间接测量被测设备的温度值。具体阻值与温度关系参照《工业铂热电阻温度与电阻值对照表》。

测量范围：-50~200℃

测量误差：±1.5Ω

输出信号：PT100 (100.0 ~ 157.33 Ω)

电缆：四氟镀银屏蔽线

防护等级：IP68

相对湿度：不大于98%（参照25℃）

大气压力：80~106kPa

无显著振动和冲击的场合

外形尺寸：8*10，4.3孔 厚1mm

1.传感器的安装

  温度传感器自带直径4.3mm的安装孔，尽量安装在煤、水等物不能砸溅到的地方，通过螺栓或螺丝紧密的安装在被测设备表面。其尾部信号引出线要做好防护，不能受力，以免损害内部接线。

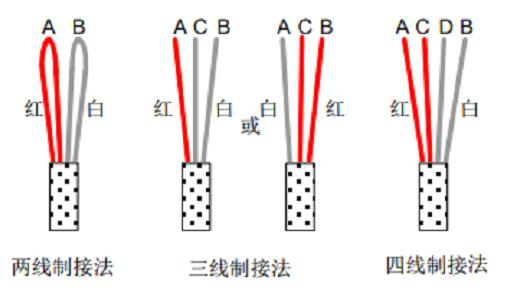

2.传感器的接线

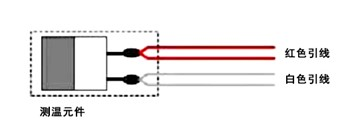

  传感器出厂带1m长的三芯屏蔽电缆引线，红色两根和白色一根，可方便的与采用两线制或三线制的二次仪表对接。
