产品描述 Product Description

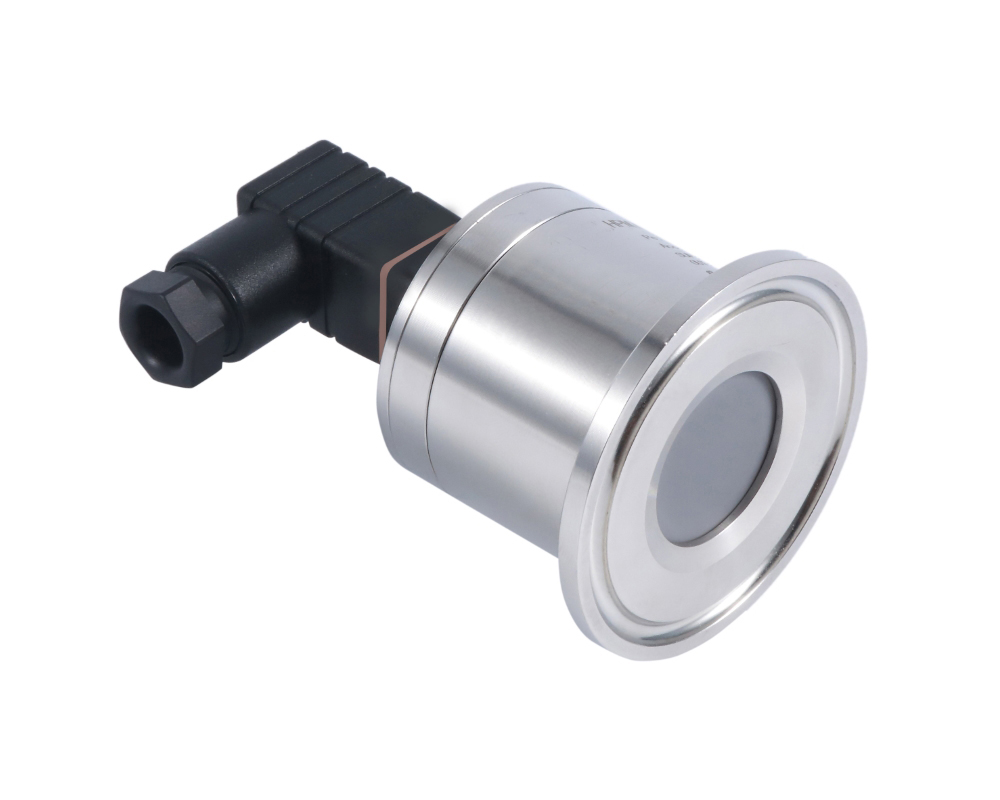

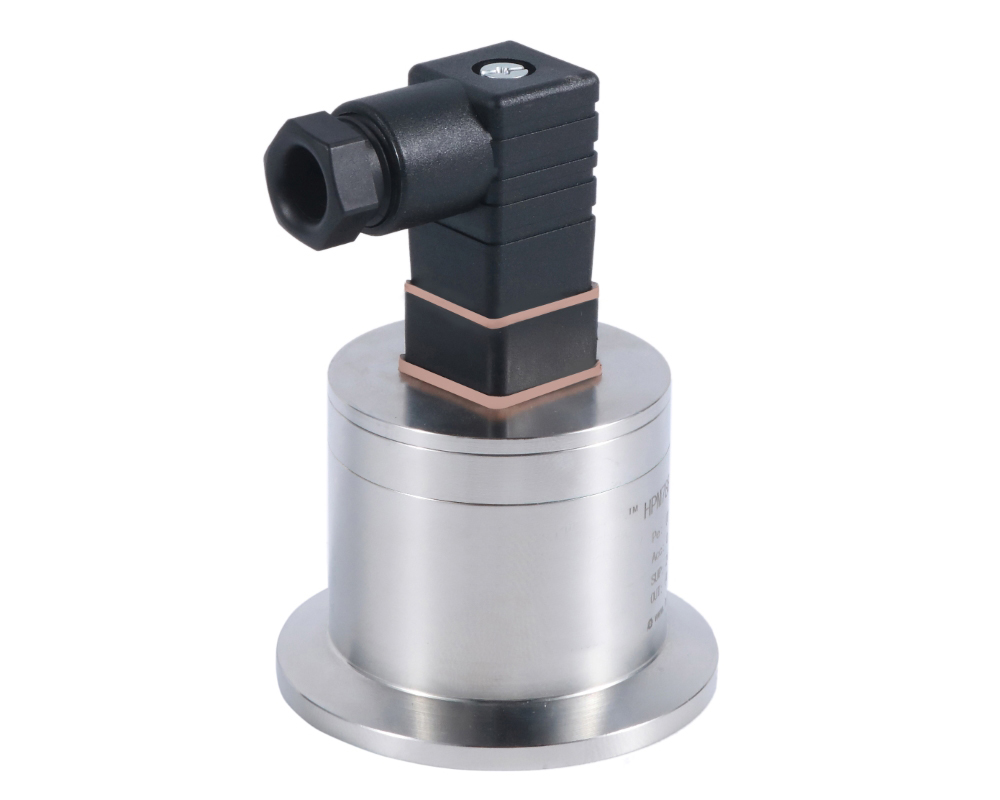

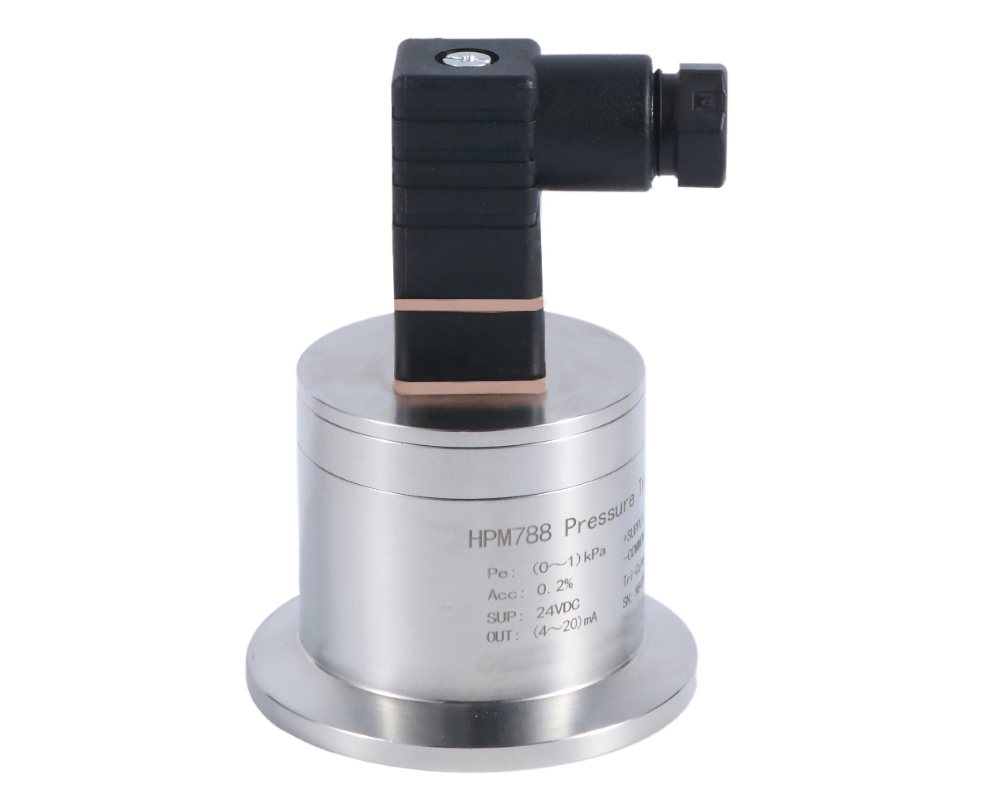

HPM788陶瓷卫生型压力变送器以进口陶瓷传感器作为敏感元件，采用齐平膜封装形式直接感受压力信号。陶瓷具有高弹性，抗磨损、耐腐蚀、散热快等特点，使得该变送器具有非常好的热稳定性，温漂极低。同时该产品量程最小可以到300Pa，抗过载能力可达满量程的数十倍，彻底解决了小量程过载能力差的问题，非常适用于微压测量。陶瓷传感器由于无任何填充液，不会产生工艺污染，而且其干式陶瓷膜片也不受安装方向影响。该产品卡箍端面受力膜片外露直接感受压力，可杜绝结垢，不卫生及粘稠压力堵塞等问题，广泛应用于食品、医药、酿酒等卫生型行业及测量介质可能结垢场合的压力测试。

◆ 卫生型设计

◆ 压力芯体无任何填充液，适用于食品、医药等行业

◆ 齐平膜结构，易清洗，防结垢

◆ 具有极高的抗振和抗冲击性能

◆ 可测量绝压、表压和负压

◆ 多种安装方式和输出信号可选择，可按客户要求定制

测量介质：与陶瓷和316L兼容的各种液体、气体或蒸汽

量程：-100kPa…0～300Pa…7MPa（表压）；0～10kPa…7MPa（绝压）

压力类型：表压、绝压、复合压

精度：±0.2%FS（典型）；±0.5%FS（最大）

长期稳定性：±0.1%FS/年

零点温度系数：±0.01%FS/℃（参比25℃）

满度温度系数：±0.01%FS/℃（参比25℃）

补偿温度：-20～80℃

介质温度：-40～125℃

供电电源：24VDC

输出信号：4～20mADC，0.5～4.5VDC等

外壳防护：IP65

电气连接：赫斯曼接头，电缆直接出线等

卡箍安装：选择符合卫生标准垫片，避免过度锁紧卡箍挤压垫片和膜片造成测量误差

二线制4～20mADC 输出型变送器的电气接线图

三线制0～10/20mADC或0/1～5VDC输出型变送器的电气接线图
