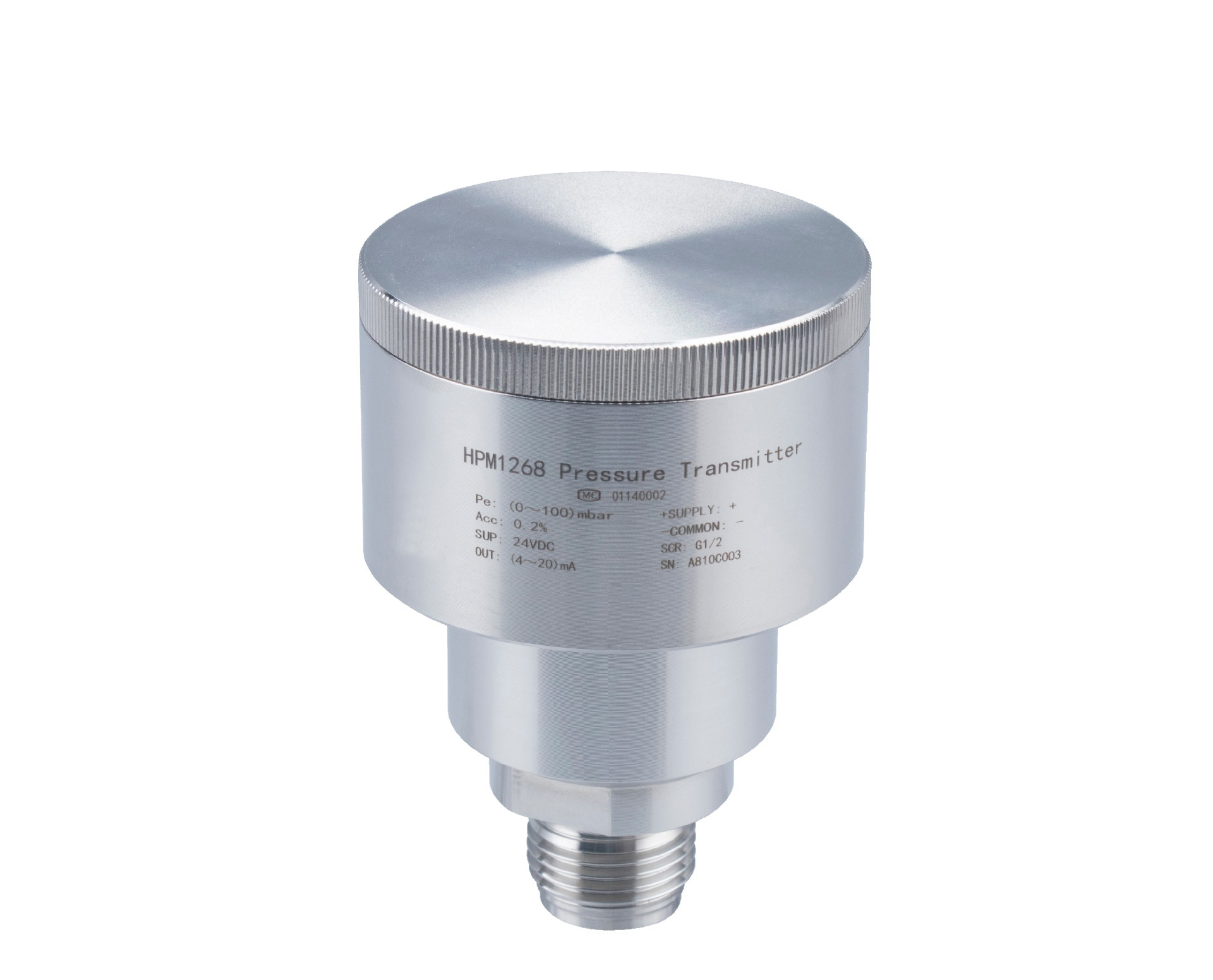

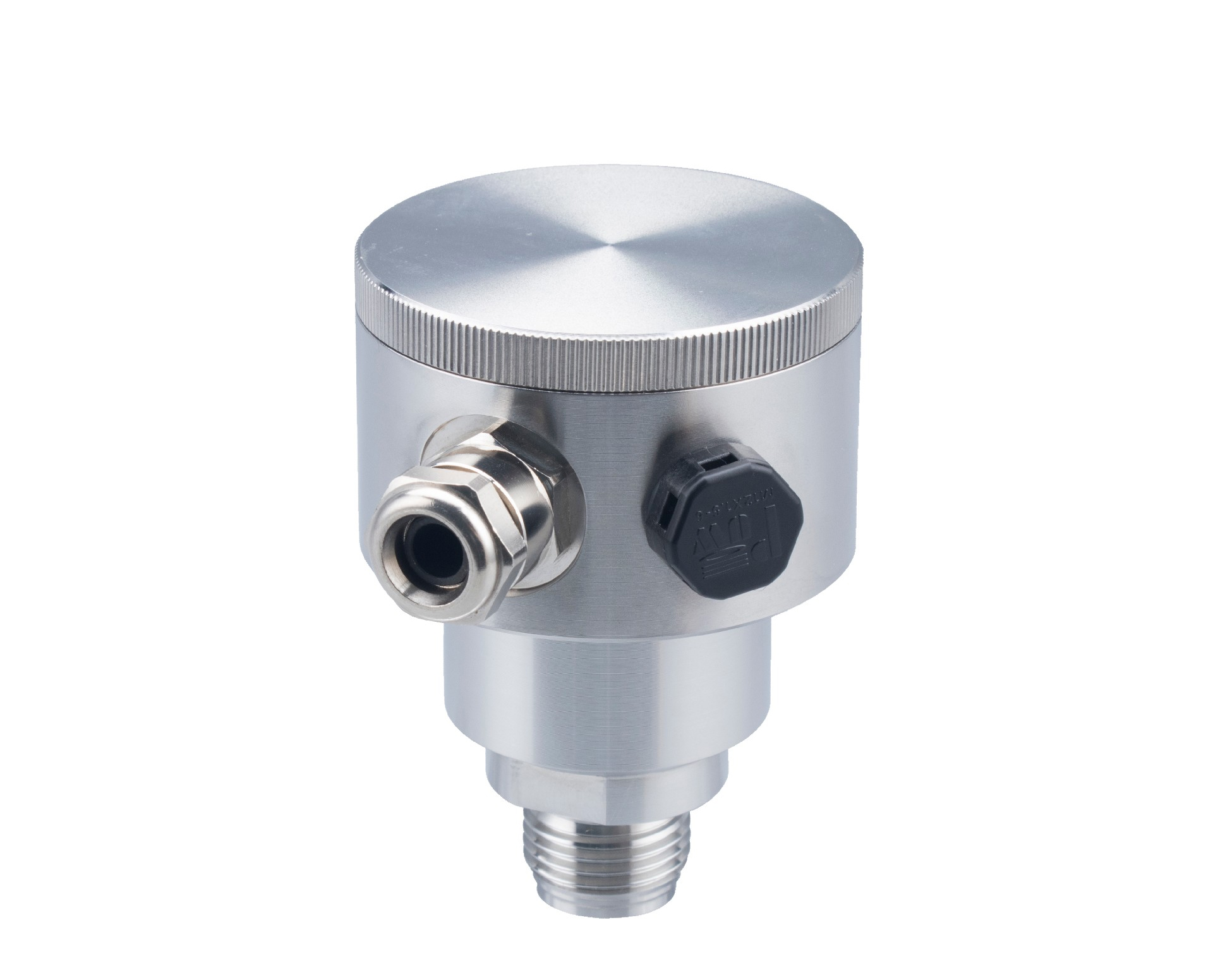

产品描述 Product Description

HPM1268陶瓷电容型压力变送器采用进口陶瓷电容芯体作为信号测量元件，并经过自动标定工艺进行了宽温度范围性能补偿。信号调理电路位于不锈钢壳体内，将传感器信号转化为标准电流信号输出。整个产品经过元器件﹑半成品和成品的严格测试和老化筛选，性能稳定可靠。该产品采用不锈钢结构并有防水透气设计，安装方便，适合在恶劣环境中长期使用，广泛应用于设备配套、制药、化工、冶金和水文等行业。

◆ 不锈钢结构，防水透气处理，防护等级IP65

◆ 可微压测量

◆ 高过载

◆ 反极性保护和瞬间过电流过电压保护

◆ 精度高，长期稳定性好

测量介质：各种液体、气体或蒸汽

量程：-100kPa…0～500Pa…7MPa（表压）；0～10kPa…7MPa（绝压）

过载：小量程段可达100倍以上

压力类型：表压或绝压

精度：±0.2%FS

长期稳定性：±0.1%FS/年

零点温度系数：±0.03%FS/℃（参比25℃）

满度温度系数：±0.03%FS/℃（参比25℃）

补偿温度： -20～80℃

工作温度： -40～125℃

贮存温度： -40～125℃

供电电源：24VDC (10～30VDC)

输出信号：(4～20)mADC

输出方式：二线

负载电阻：≤（U-10）/0.02Ω

绝缘电阻：100MΩ，500VDC

外壳防护：IP65

振动：10g（20~2000Hz）

电气连接：φ6.0mm专用屏蔽电缆1.5米

壳体：不锈钢1Cr18Ni9Ti或316L

膜片：陶瓷Al2O3(99.9%)

O型圈：丁腈橡胶或氟橡胶

电缆式接线方法

◆ 选型时请注意被测介质应与产品与介质接触的部分相兼容。

◆ 电缆线材有丁腈和聚乙烯可选。丁腈通用性好，耐油和耐磨；聚乙烯有良好的韧性和优异的电绝缘和稳定性。如无特殊注明，按丁腈电缆发货。

◆ 电缆长度标配1.5米。
