产品描述 Product Description

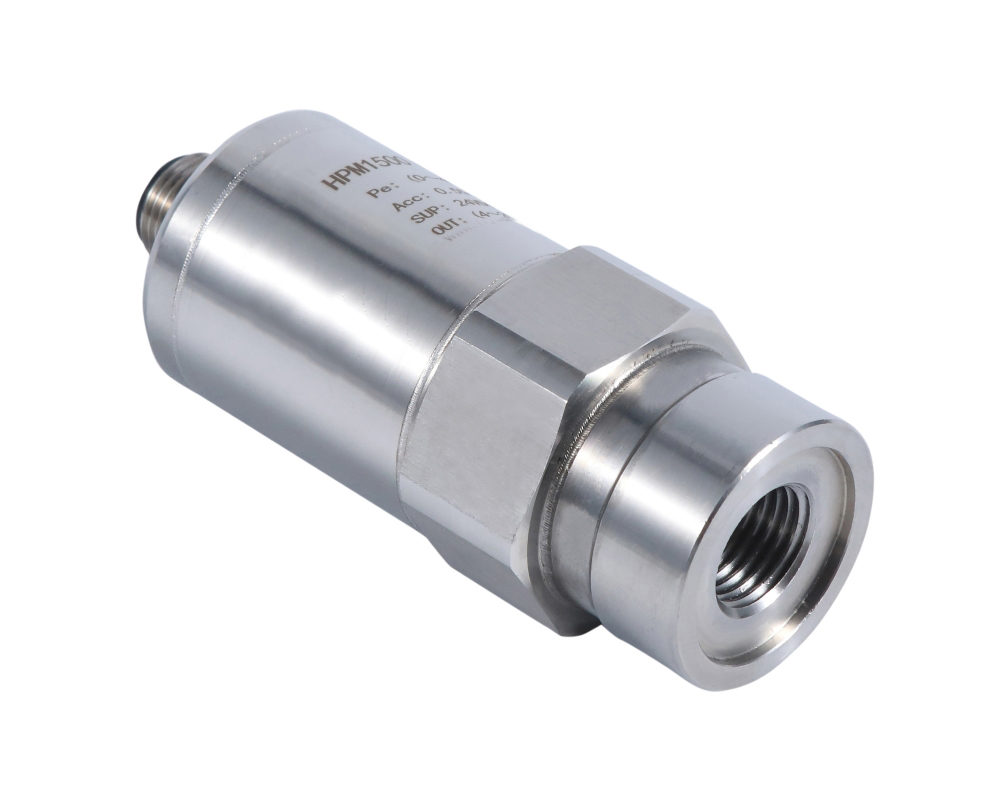

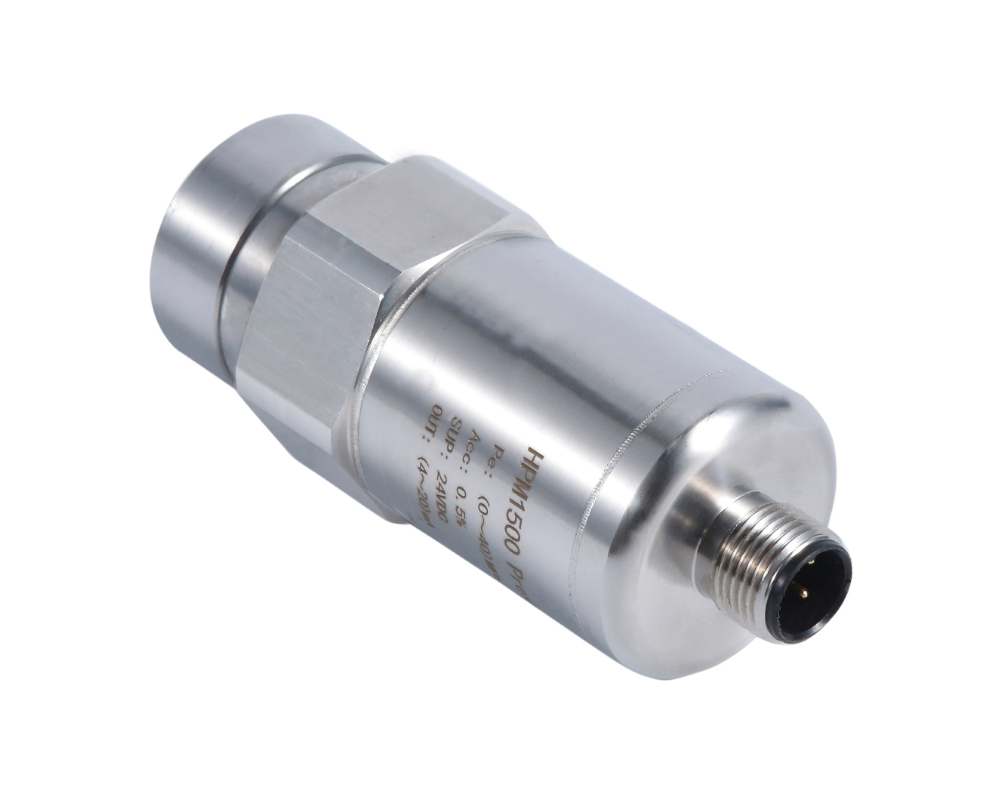

HPM1500溅射薄膜型压力变送器的压力敏感元件采用溅射工艺，在压力介质直接作用的17-4PH不锈钢膜片上，以分子键合的方式制作出"微米"级的电阻膜。再经过微电子工艺制作出需要的惠斯登电桥，组成全金属型敏感元件，无任何粘贴剂和活动件，无需密封腔和充油腔，因此具有适用恶劣环境和长期稳定性工作的特点。该产品广泛应用于航空、航天、交通、工程机械、水利电力、石油化工、发电机组、冶金制造、医疗设备、食品加工等其他各种自控和测量行业。

◆ 弹性体和应变材料都是金属材料, 溅射工艺代替粘贴工艺,无蠕变、不老化、温度特性好

◆ 工作温度范围宽：常规产品-40℃～ 125℃，特殊产品-55℃～180℃

◆ 长期稳定性好，抗瞬间压力冲击

◆ 可测量压力最高可达200MPa

测量介质：与17-4PH不锈钢兼容的液体或气体

量程：0-0.01...200MPa

过载：2倍满量程压力

压力类型：表压

精度：±0.2%FS；±0.5%FS

长期稳定性：±0.1%FS/年；±0.2%FS/年

零点温度系数：±0.02%FS/℃

满度温度系数：±0.01%FS/℃

介质温度：-40~200℃

供电电源：24VDC（10~30V）

输出信号：4~20mADC

频率响应：＜2ms

绝缘电阻：100MΩ，500VDC

外壳防护：IP65

电气连接：赫斯曼接头或专用屏蔽电缆1.5米

震动：10G peak，20到2400Hz

冲击：20G，11msec，1/2sine

二线制4～20mADC 输出型变送器的电气接线图
