产品描述 Product Description

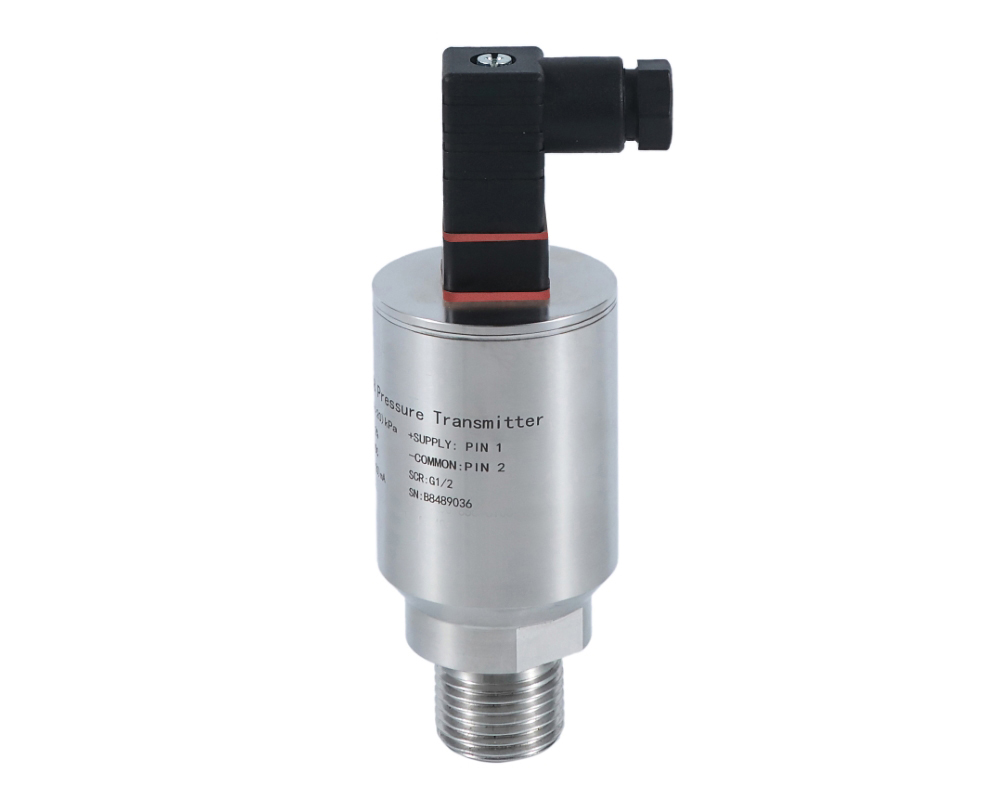

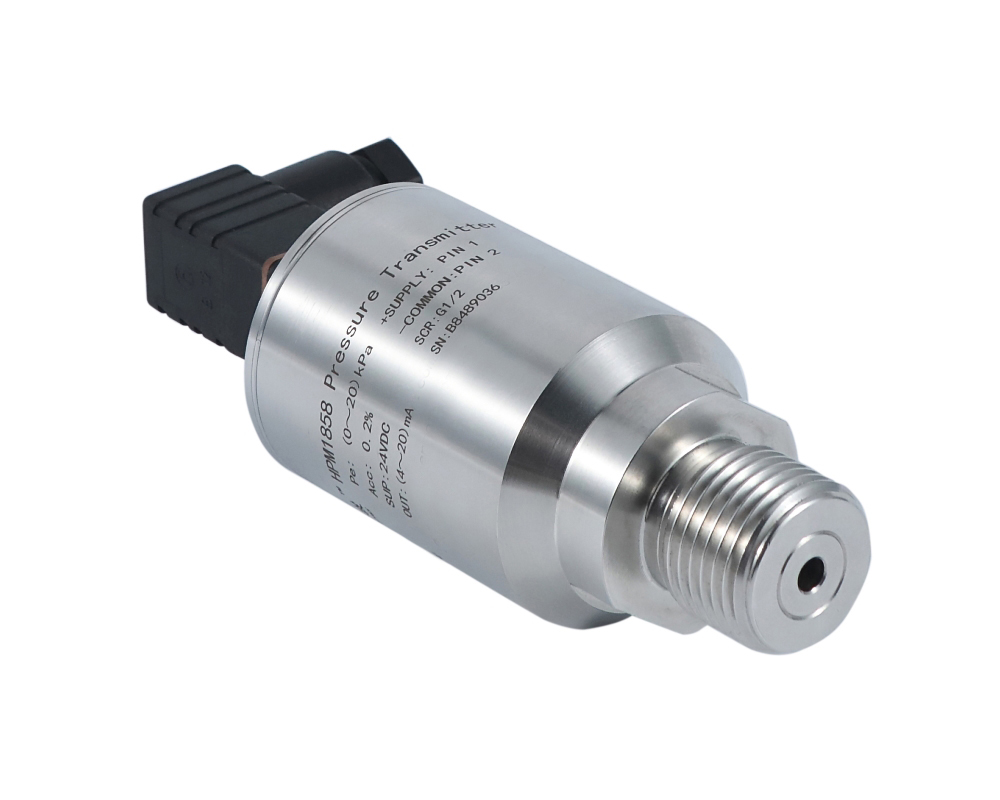

HPM1858陶瓷电容压力变送器采用进口的陶瓷电容压力传感器作为敏感元件。陶瓷具有高弹性，抗磨损、耐腐蚀、散热快等特点，使得该变送器具有非常好的热稳定性使其能在-40～125摄氏度范围内正常使用，温漂低。同时该产品可通过大量程迁移10:1，量程最小可以到500Pa，在小量程下抗过载能力可达满量程的数十倍，彻底解决了小量程过载能力差的问题，非常适用于微压测量。而且，该产品的陶瓷传感器由于无任何填充液，不会产生工艺污染，因此在食品、医药等行业有着广泛的应用，其干式陶瓷膜片也不受安装方向影响，是扩散硅传感器的升级换代产品。该产品除具有一般压力变送器的量程外，还具有正负表压测量功能，如：±5kPa，±20kPa等。

◆ 进口陶瓷电容式压力传感芯体

◆ 适用介质温度范围宽，-40～125℃，温漂低

◆ 适用于微压测量，最小量程500Pa，精度高，过载强

◆ 压力芯体无任何填充液，适用于食品、医药等行业

◆ 与介质接触材料为陶瓷、不锈钢和氟橡胶，耐腐蚀性好

◆ 独有正负压测量

测量介质：与陶瓷兼容的各种液体、气体和蒸汽

量程：-100kPa…0-2kPa…7MPa

压力类型：表压或绝压

精度：±0.25%FS（典型）；±0.5%FS（最大）

长期稳定性：±0.1%FS/年

零点温度系数：±0.01%FS/℃（参比25℃）

满度温度系数：±0.01%FS/℃（参比25℃）

补偿温度：-20~80℃（＞35kPa）

介质温度：-40~150℃

供电电源：24VDC

输出信号：4~20mADC；0.5~4.5VDC

外壳防护：IP65

电气连接：赫斯曼接头，电缆直接输出等

二线制4～20mADC 输出型变送器的电气接线图

三线制电压输出型变送器的电气接线图
