产品描述 Product Description

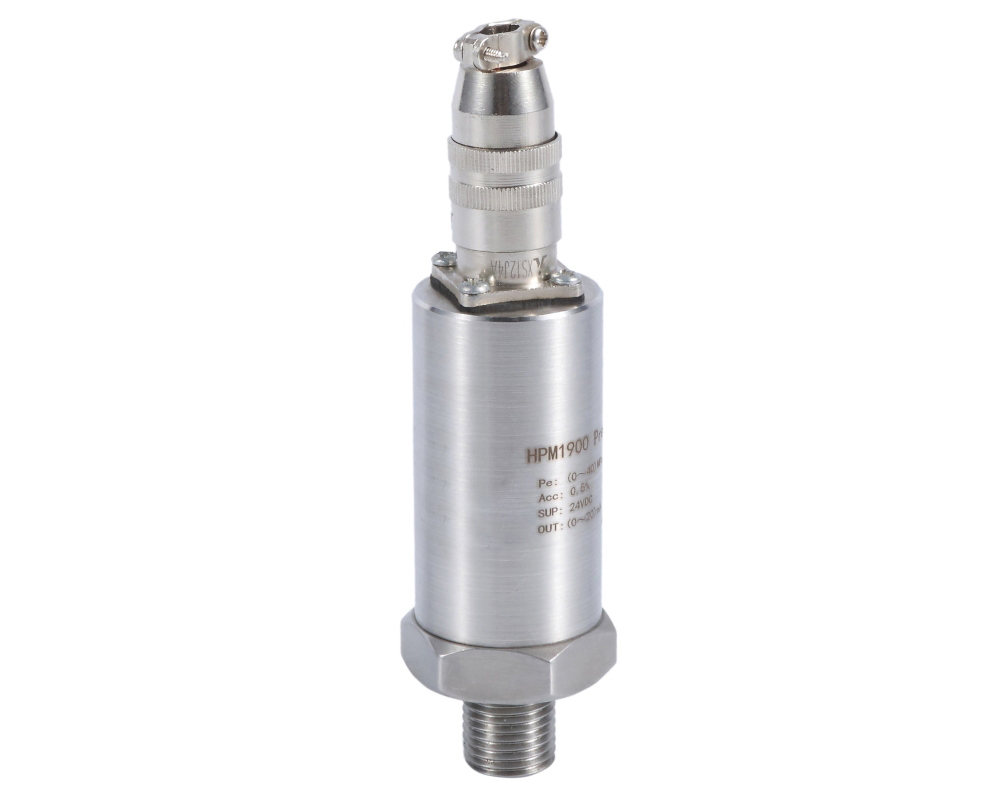

HPM1900高压型压力变送器，超高压压力变送器，选用高精度箔式应变计作为敏感元件，具有一体化弹性结构，有良好的稳定性和可靠性。信号处理电路位于不锈钢壳体内，电路经过严格的工艺老化处理，同时还具有良好的线性补偿功能。该产品主要用于高压、超高压以及压力冲击大的场合。

◆ 测量膜片与压力接口一体式结构；

◆ 螺纹接口采用7度锥密封面；

◆ 抗振，抗瞬间压力冲击；

◆ 可测量压力最高可达600MPa；

◆ 采用德国进口接插头，IP65密封标准。

测量介质：与17-4PH不锈钢兼容的液体或气体

量程：0~40&…600MPa

过载：1.5倍满量程压力

压力类型：表压

精度：±0.5%FS

长期稳定性：±0.2%FS/年

零点温度系数：±0.03%FS/℃（参比25℃）

满度温度系数：±0.03%FS/℃（参比25℃）

工作温度：-10~85℃

贮存温度：-40~120℃

供电电源：24VDC（10~30V）

输出信号：二线4~20mADC

负载电阻：≤（U-10）/0.02Ω

绝缘电阻：100MΩ，500VDC

外壳防护：IP65

电器连接：赫斯曼接头，航插或直接引线可选

赫斯曼接头尺寸

电缆式接线方法

二线制4～20mADC 输出型变送器的电气接线图
