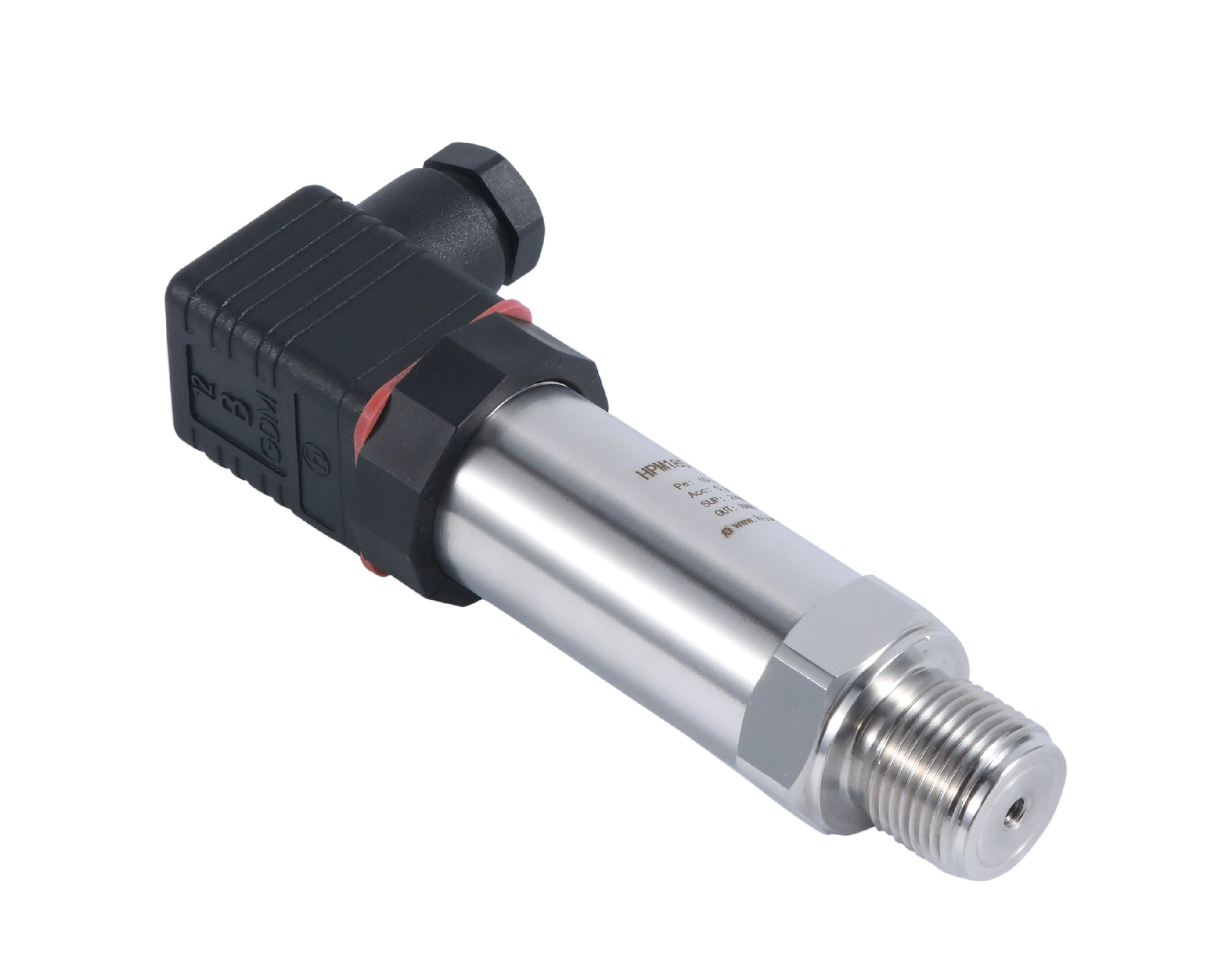

HPM185智能型压力变送器是一款高精度、高稳定性的智能化压力测量产品。该产品采用数字技术在传感器制造领域的最新应用成果，结合国际最先进的压阻式压力变送器设计制造技术，精密数字化温度补偿和非线性修正技术，一体化的结构设计和标准化的信号输出，体积小、精度高、重量轻、量程覆盖范围宽，适用于各行业需要对流体压力进行精密测量的场所。该产品采用RS485通讯接口或HART通讯协议，支持组网应用。

◆ RS485通讯接口或HART通讯协议

◆ 采用数字补偿及非线性修正技术

◆ -10℃～80℃数字化宽温度补偿

◆ 支持组网应用

◆ 全不锈钢结构，体积小，重量轻

◆ 特殊要求可定做，适应各种场合应用

测量介质：与304、316L不锈钢兼容的各种液体、气体和蒸汽

量程：-100kPa...0-0.01...100MPa

过载：1.5倍满量程压力

压力类型：表压或绝压或密封表压

精度：±0.2%FS；±0.5%FS

长期稳定性：±0.2%FS/年

零点温度系数：±0.03%FS/℃（参比25℃）

满度温度系数：±0.03%FS/℃（参比25℃）

补偿温度：-10~80℃

工作温度：-40~120℃

贮存温度：-40~120℃

输出信号/电源：Modbus-RTU/RS485，Vs =3～8VDC或10～30VDC

      4～20mADC+HART， Vs=12～45VDC

绝缘电阻：100MΩ;500VDC

振动：20g（20~5000Hz）

冲击：20g（11ms）

外壳防护：IP65

壳 体： 不锈钢1Cr18Ni9Ti或316L

膜 片： 不锈钢316L

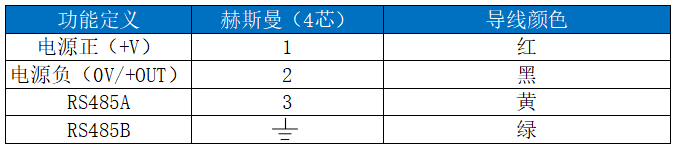

a)RS485接口型变送器的电气接线图

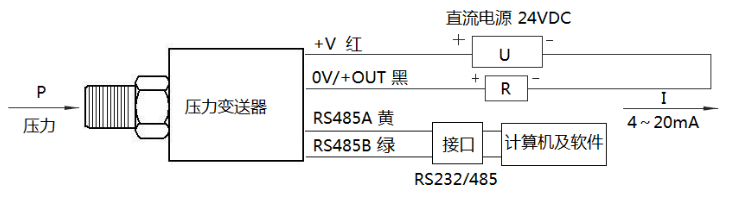

                        计算机现场调教的接线示意图

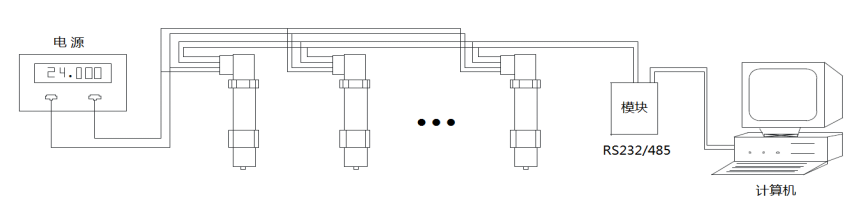

                        RS485型变送器组网示意图

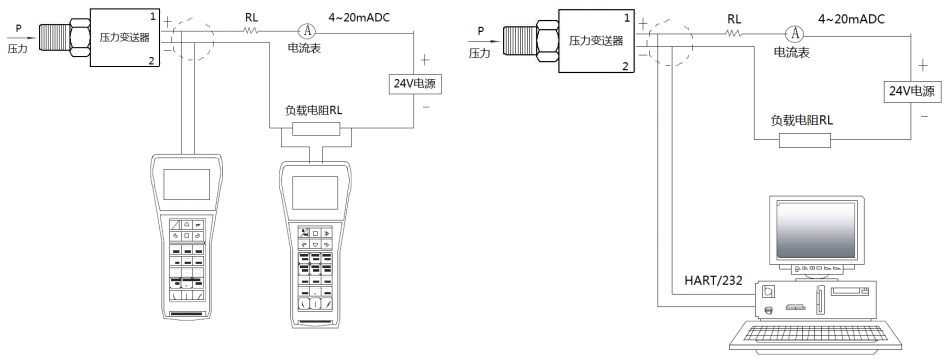

b)HART协议型变送器与手操器及组态系统连接
