产品描述 Product Description

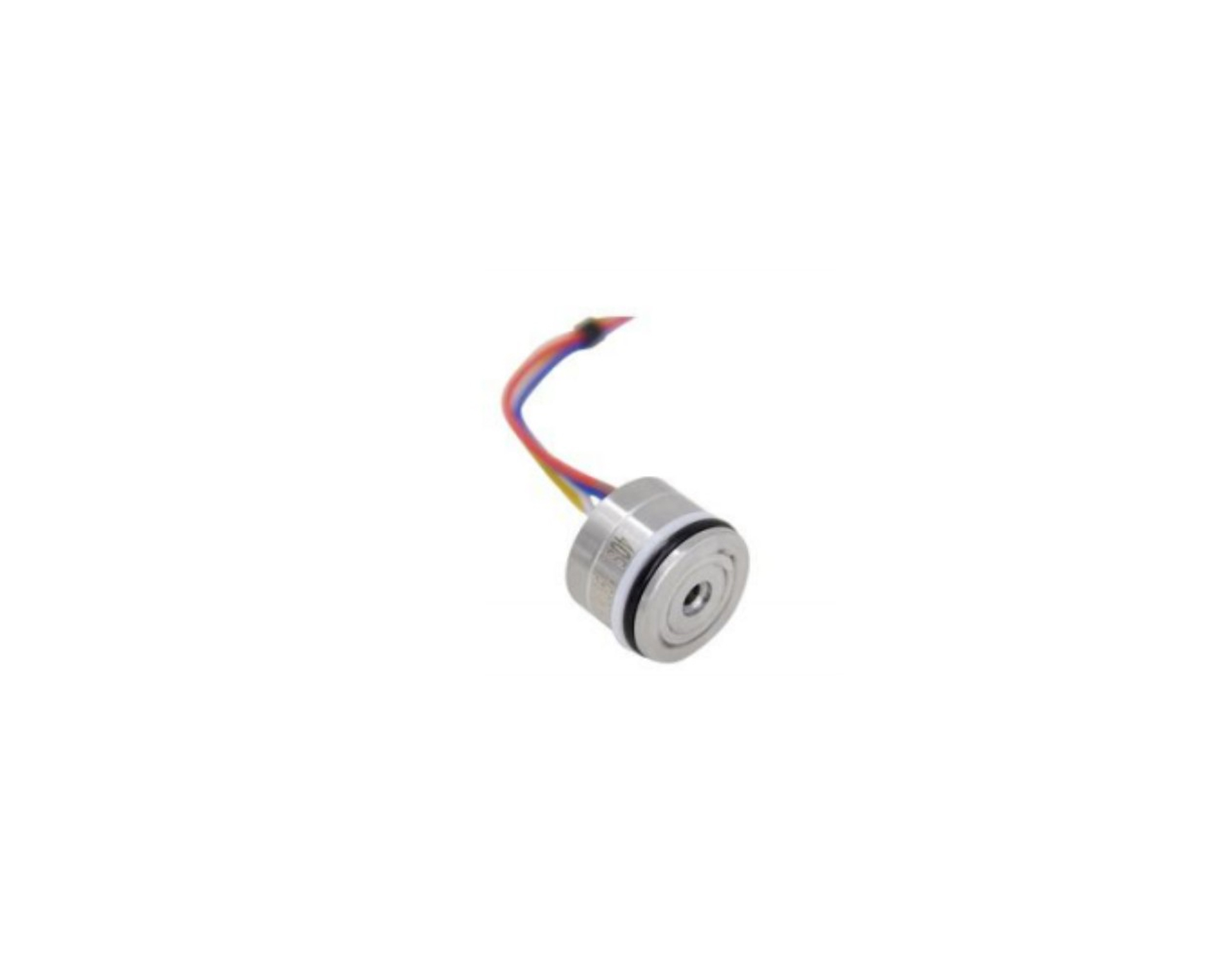

HP10R型微熔芯体是制造压力传感器及压力变送器的核心部件，作为一种高性能和抗冲击的压力敏感元件，可以很方便地进行放大处理，装配成标准信号输出的变送器。HP10R芯体是将晶片敏感芯片通过玻璃胶粘接到17-4PH不锈钢膜片上，外加压力通过不锈钢膜片传递到敏感晶片上，敏感晶片不直接接触被测介质，形成压力测量的全固态结构，因此该产品可以应用于各种场合，特别是冲击比较大及恶劣的腐蚀性介质环境。HP10R芯体采用O型圈进行压力密封,便于安装。

◆ 耐冲击

◆ 高可靠进口压力芯片

◆ 宽温度补偿

◆ 补偿板灌胶防潮保护

◆ Φ19mm标准OEM

◆ 高性能、全固态、高可靠性

测量介质：所有与17-4PH兼容的液体和气体

压力类型：表压

测量范围：0～1MPa…100MPa

激励：1.5mA

输入阻抗：1kΩ～3kΩ

电气连接：硅胶软导线

补偿温度：-10℃～70℃

工作温度：-40~120℃

储存温度：-40~125℃

绝缘电阻：≥200MΩ/250VDC

响应时间：≤1ms（上升到90%FS）

机械振动：20g（20~5000Hz）

冲击：100g（10ms）

使用寿命：10*106（cycles)

膜片材质：17-4PH；

壳体材质：304；

灌注液体：无；

密封圈：O型圈氟橡胶；挡圈聚四氟
