产品描述 Product Description

HTM128系列温度传感器/变送器采用PT100或热电偶等作为信号测量元件，放大电路位于防护壳体内，将传感器信号转换为标准信号。整个产品经过了元器件、半成品及成品的严格测试及老化。该产品以其优良的可靠性，广泛的适应性，产品的灵活性和多样性，广泛应用于石油、化工、冶金、电力、水文等工业过程现场温度测量和控制中。信号处理单元内置信号调理电路将传感器信号转换为标准电流或电压信号输出。其强大的功能和高速的运算能力保证HTM128系列温度传感器/变送器的优良品质。整个的设计框架着眼于可靠性、稳定性、高精度和智能化。

◆ 电子壳体为全不锈钢材质，外壳防护等级IP65

◆ 反极性保护和瞬间过电流过电压保护措施

◆ 抗干扰强，长期稳定性好

◆ 支持各种过程接口，现场安装和使用方便

被测流体：与304、316不锈钢兼容的各种液体、气体、蒸汽

测量范围：-196…0～50…1000℃

温度传感器类型：PT100、PT1000、热电偶等

输出信号：PT100三线制、4～20mADC、0～10VDC等

过程连接：螺纹、卡箍、法兰等连接方式

电 源：24VDC (DC12～30V)

精度：±0.5%FS（典型）

长期稳定性：±0.2%FS/年

环境温度：-40～85℃（普通型）；-40～60℃（隔爆型）

贮存温度：-40～100℃

工作环境：湿度不大于90%（+25℃）

      海拔高度不超过2000m

      存在有IIA、IIB、IIC类、T1～T6组可燃性气体、蒸汽与空气混合形成的爆炸性混合物的1区、2区场所

      在无显著摇动和冲击振动的地方

      周围无强烈冷热源工作

防爆：防爆等级 Ex db IIC T6 Gb； 防爆类型 隔爆型

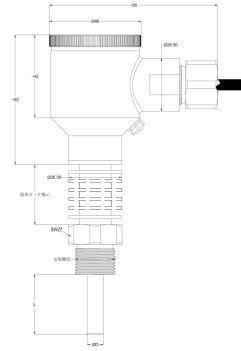

螺纹结构温度传感器/变送器HTM128-LW外形尺寸图

卡盘卫生型温度传感器/变送器HTM128-KP外形尺寸图

法兰卫生型温度传感器/变送器HTM128-FL外形尺寸图

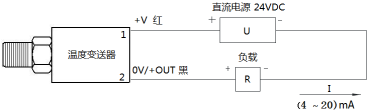

4~20mA两线制电气接线图

PT100三线制电气接线图
