产品描述 Product Description

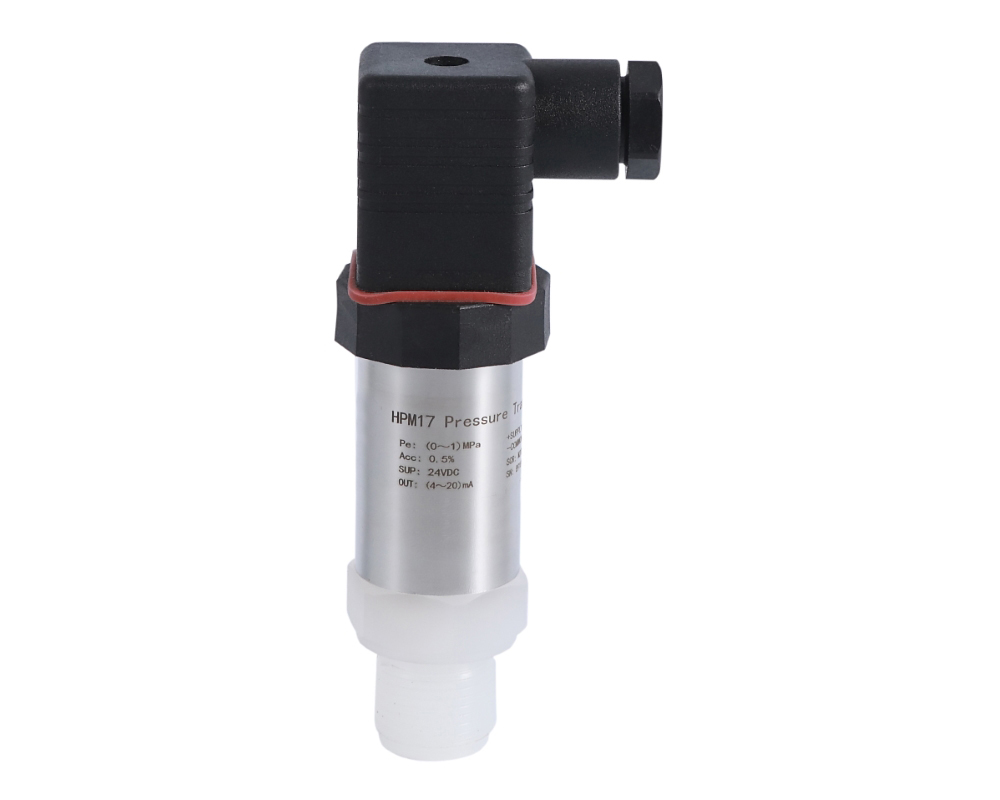

HPM17防腐型压力变送器采用了高性能防腐力敏芯片，配合高精度电子元件，经严格的工艺流程装配而成。本产品具有抗腐蚀性强、耐磨损等特点，广泛应用于石油、化工、冶金、电力、船舶和环保等领域，对腐蚀性气体、液体、蒸汽的压力测量和控制。

◆ 钽膜片，钛膜片或陶瓷芯体，抗腐蚀性很强

◆ 抗冲击、振动、耐磨损

◆ 多种接口，多种输出方式和出线方式，适用范围广

◆ 适用于多种恶劣场合

测量介质：与钽/哈氏合金C，钛或陶瓷AL2O3兼容的各种液体、气体和蒸汽

量程：-100kPa...0-10kPa...60MPa

过载：1.5倍满量程压力

压力类型：表压或绝压或密封表压

精度：±0.2%FS；±0.5%FS

长期稳定性：±0.1%FS/年；±0.2%FS/年

零点温度系数：±0.03%FS/℃（参比25℃）

满度温度系数：±0.03%FS/℃（参比25℃）

工作温度：-30~85℃

贮存温度：-40~120℃

供电电源：24VDC（10~30V）

输出信号：4~20mADC，1~5VDC等

外壳防护：IP65

压力接口：PP,PVDF,PTFE,哈C,钛

膜片：钽/哈C，陶瓷AL2O3 ，钛

O型圈：氟橡胶

赫斯曼接插件接线方法

电缆型接线方法

二线制4～20mADC 输出型变送器的电气接线图

三线制0～10/20mADC或0/1～5VDC输出型变送器的电气接线图
