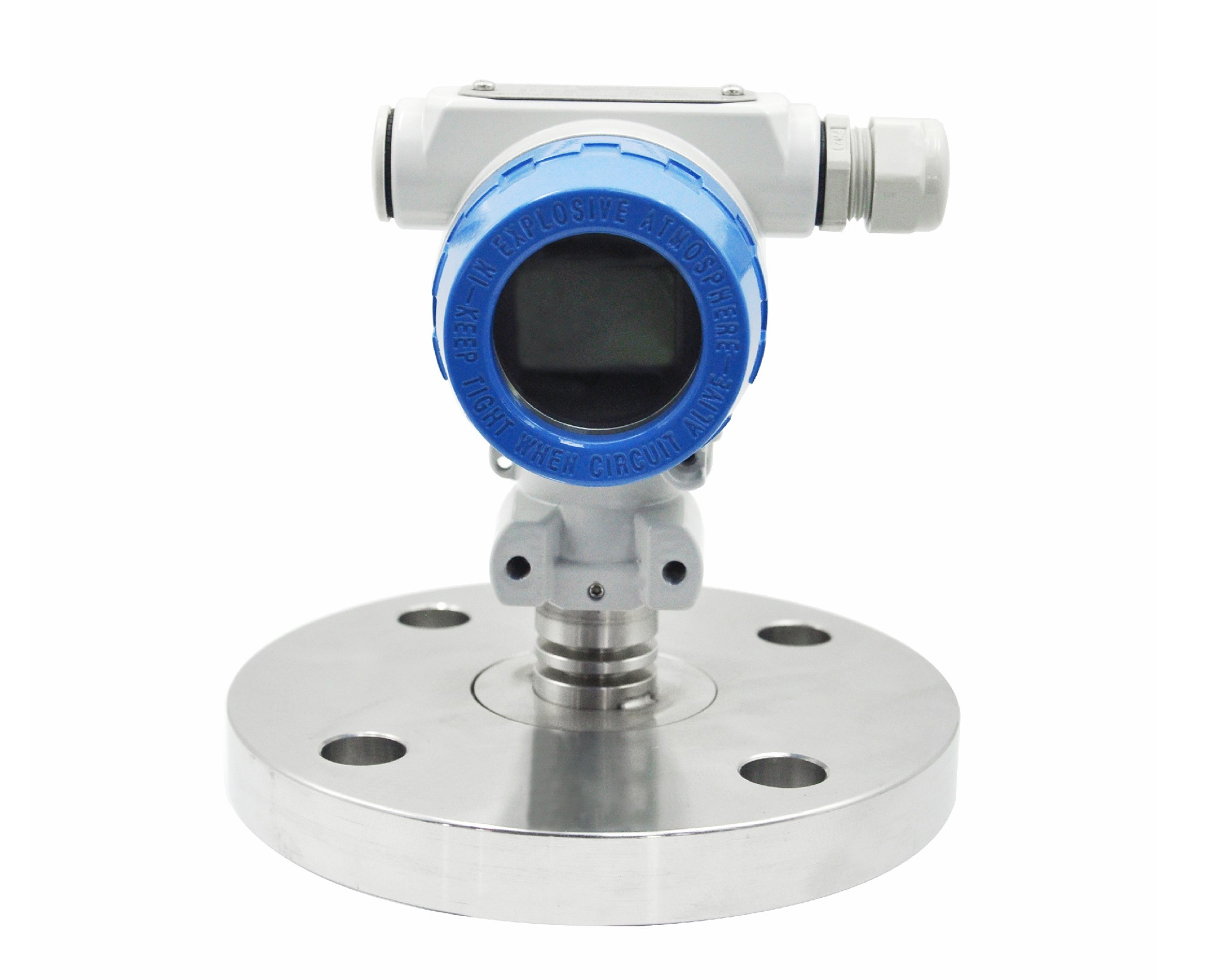

HPM20F法兰隔膜型压力变送器
产品详情

产品描述 Product Description

HPM20F法兰隔膜型压力变送器以国际标准法兰盘为接口标准,可实现用户现场的法兰安装要求。主体工艺先进,采用高稳定性和高可靠性的硅压阻式压力传感器作为信号测量元件,并经过自动测试和激光调阻工艺进行了宽温度范围性能补偿。产品经过了长期老化及稳定性考核等工艺严格筛选,性能稳定可靠。该产品能满足防腐和卫生等要求,法兰现场安装,广泛适用于机械、冶金、石油化工、电力、食品医药等工业过程的压力测量。

◆ 隔离膜片多种材质可选,防腐级别高

◆ 容易清洗,卫生型,无死角

◆ 电子壳体为铝合金材质,外壳防护等级IP65

◆ 现场显示,同时输出4~20mADC,叠加HART协议

◆ 反极性保护和瞬间过电流过电压保护措施

◆ 零点和满量程可调

◆ 抗干扰强,长期稳定性好

测量介质:各种液体、气体或蒸汽

量程:0~20kPa…10MPa

过载:1.5倍满量程压力

压力类型:表压或绝压或密封表压

精度:±0.5%FS

长期稳定性:±0.2%FS/年

零点温度系数:±0.03%FS/℃(参比25℃)

满度温度系数:±0.03%FS/℃(参比25℃)

工作温度:-30~85℃

贮存温度:-40~120℃

供电电源:24VDC(12~30V)

输出信号:4~20mADC,带HART或485协议

输出方式:二线,三线

负载电阻:≤(U-12)/0.02Ω

绝缘电阻:100MΩ,500VDC

外壳防护:IP65

电气连接:专用屏蔽电缆1.5米

壳体:铝合金

法兰:不锈钢304或316L

膜片:不锈钢316L、钽、哈氏合金C、镀金、衬PTFE、喷PFA等

填充油 : 硅油,氟油(可选)

二线制4~20mADC 输出型变送器的电气接线图




◆ 被测介质对变送器接头和隔离膜片有腐蚀作用时

◆ 被测介质中有固体悬浮物或介质粘度高,易堵塞时

◆ 被测介质用引压管引出易结晶或固化时

◆ 更换被测介质需冲洗以防交混时

◆ 须保持卫生条件,防止污染时
