产品描述 Product Description

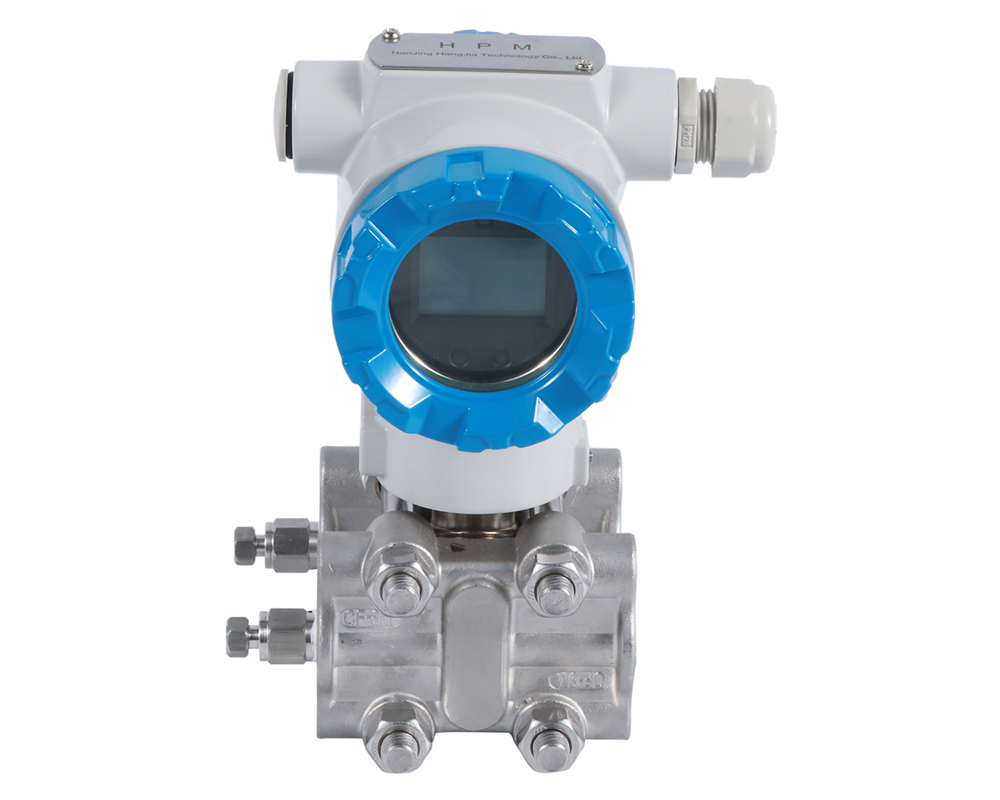

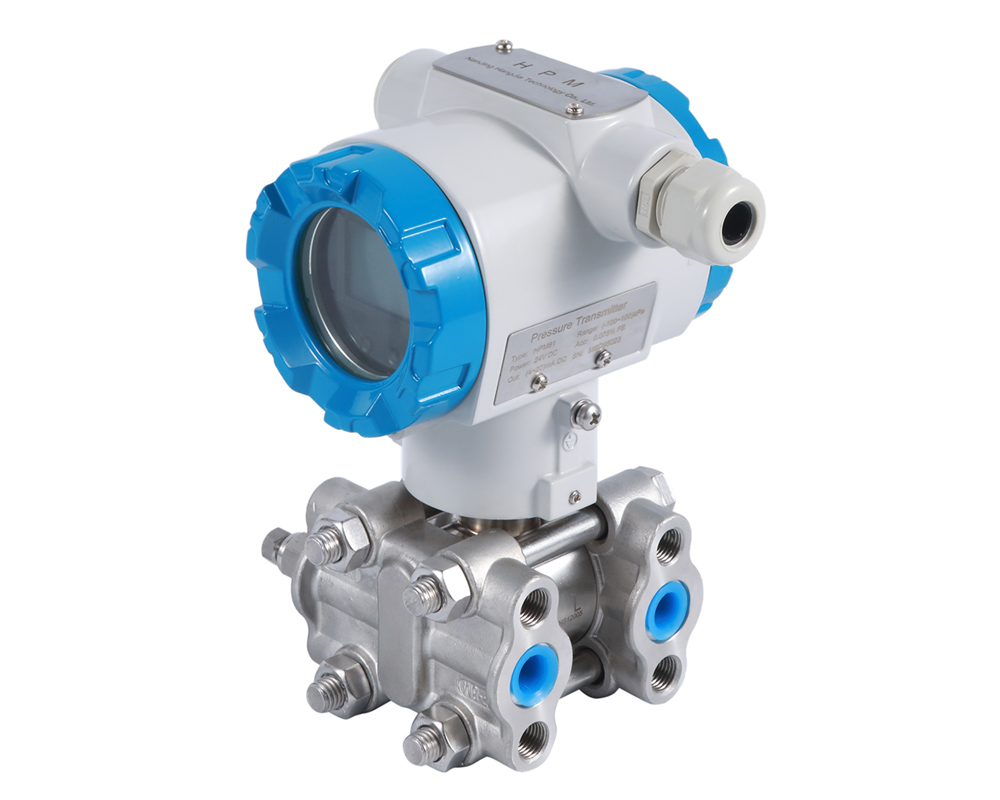

HPM82单晶硅微差压变送器采用德国先进的MEMS技术制成的单晶硅传感器芯片、 单晶硅双梁悬浮式设计，实现了国际领先的高准确度、超高过压性能优异的稳定性。内嵌专业信号处理模块可在大范围内的静压和温度变化下提供极高的测量精度和长期稳定性。能准确的测量微差压，并把它转换成(4～20)mA DC的输出信号。该变送器可通过三按键本地操作，或通用手操器、组态软件、以及手机APP远程操作，在不影响输出信号的同时，进行显示与组态操作。

◆ 高准确度和高稳定性

·

在-1～1kPa 的测量范围内，可进行高准确度测量

·

◆ 优异的环境适应性

·

智能静压补偿和温度补偿，保护变送器不受温度、静压与过压的影响

·

◆ 灵活的量程压缩

·

S1 量程比: 3:1

·

·

S2 量程比: 3:1

·

◆ 优异的操作性和使用便利性

·

备有 5 位带背光 LCD 数字显示器

·

·

多种显示功能(mA、Pa、kPa、 MPa、bar、mbar、%、psi、mmH2O)

·

·

内置三按键快捷操作就地调整功能

·

·

备有各种抗腐蚀材料

·

·

全面自诊断功能

·

被测流体:液体、气体、蒸汽

测量范围:

输出信号:(4～20)mADC+HART协议

容许负载电阻:0～600Ω(DC 24V)

  注:与手持通信器进行通讯时，至少需要 250Ω 的负载电阻。

电 源:

零点迁移:可在满量程的-20%到+20%的范围内迁移

输出方式:线性输出  平方根输出 (可通过组态软件进行远程调整)

环境温度: -40～85℃ (常规型)；-40～60℃ (隔爆型)；-10～60℃ (充灌氟油)；

贮存温度：-40～90℃

准 确 度：

*TD- 量程比

环境温度影响：总影响量/28℃（50°F）

静 压 影 响:  ±0.05％量程/10MPa

过 压 影 响：±0.05％量程上限 /16MPa

稳 定 性：

防爆级别：Ex ia II CT4； Exd II CT6

接液部分材质：详见选型指南

接液密封圈：氟橡胶

变送器外壳：低铜铝压铸件 + 聚氨酯涂装

变送器外壳盖：低铜铝压铸件 + 聚氨酯涂装

防护等级 ：IP66

铭牌 : SUS304

填充油 : 硅油， 氟油，卫生油（可选）

外形尺寸：根据外形图

重量：约2.9～3.1kg（本体）

电缆引入口：M20*1.5

1. 外壳

2. 内部接地端

3. 外部接地端

4. 4...20mA 测试信号，正信号端和测试端之间

5. 电源负极

6. 电源正极
