产品描述 Product Description

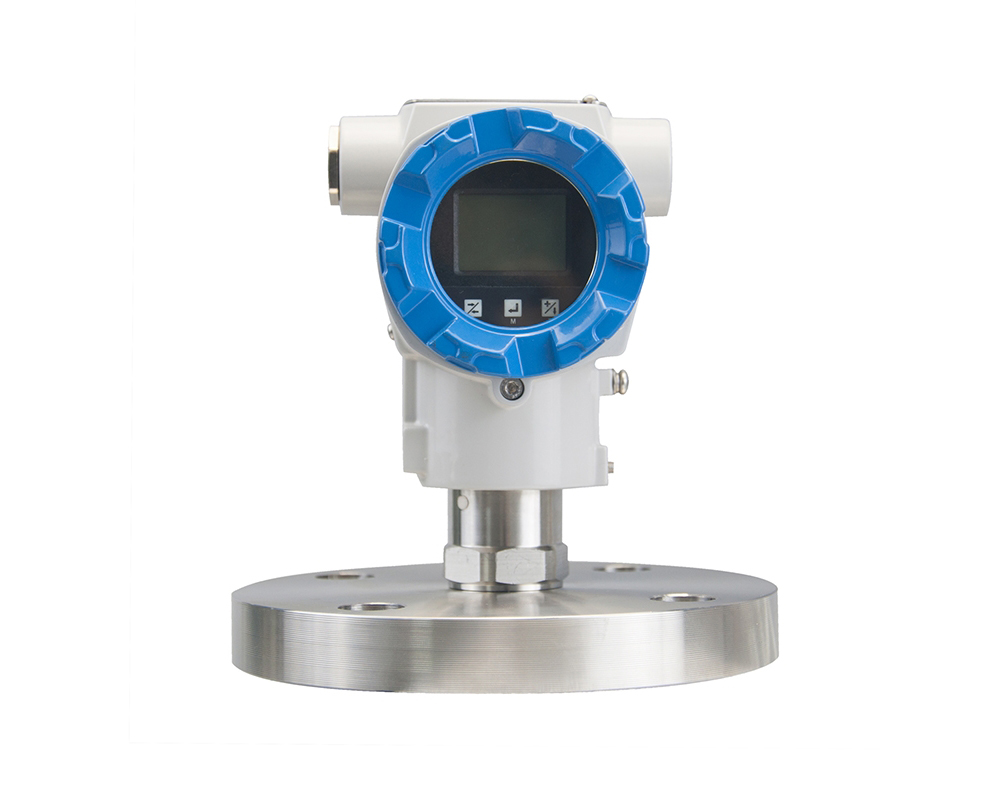

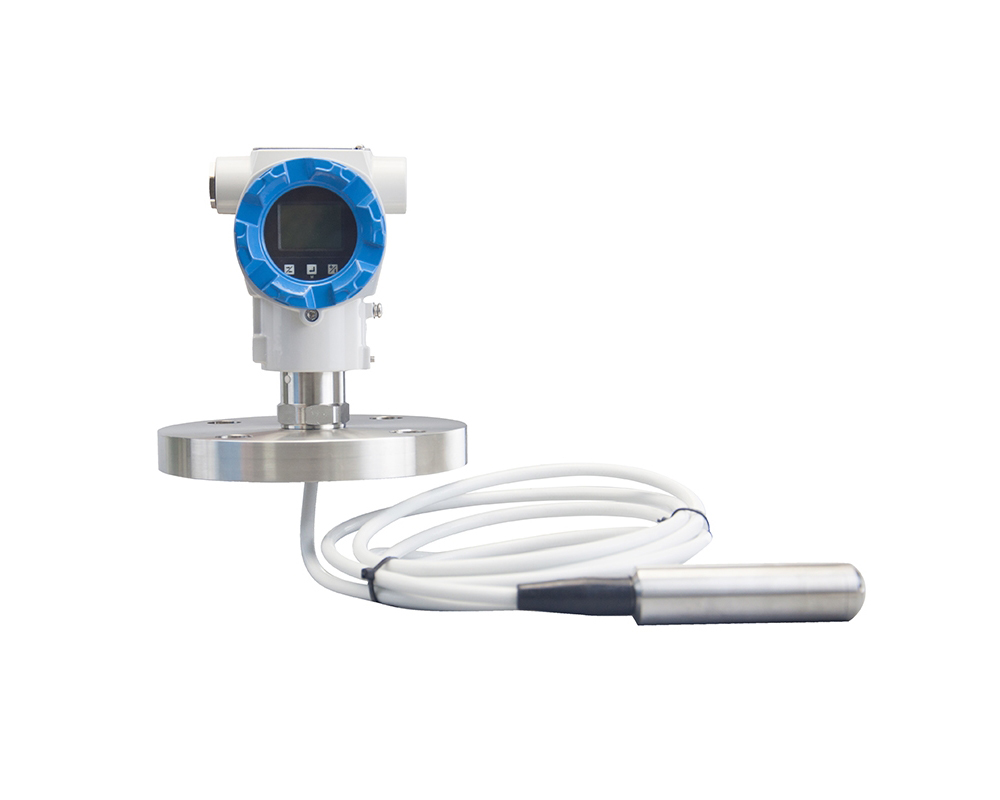

HPM84投入式液位变送器型为我公司系列的标准形式。结构紧凑、坚固、重量轻、便于安装、使用方便；零点量程可以在外部调节，迁移范围宽；带液晶显示可通过按键对变送器参数进行组态。适用于多种场合全天候恶劣危险环境。

被测流体：液体

测量范围：

输出信号：DC4～20mA+HART协议

容许负载电阻：0～600Ω（DC24V时）注：与手持通信器进行通讯时，需要标准（250Ω）的负载电阻。

电源：

通信线路条件:线路长度：最长2km

（0.75～1.25mm2控制仪表用电缆，超过1km时使用双绞电缆）

负载电阻：250～600Ω（DC24V,包含电缆电阻)

负载电容：0.55mF以下负载电感：3.3mH以下

动力线的间隔：15cm以上（请避免平行配线）

饱和电流：上限20.8mA下限3.8mA

报警电流：上限22.8mA下限3.6mA（模式可设置）

调整功能：零点、满量程点可从通过外壳顶部三按键进行带就地调整或者可利用组态软件进行远程调整

零点迁移：可在最大量程的-20％到+20％的范围内迁移

输出方式：线性输出平方根输出（可通过组态软件进行远程调整）

环境温度：-40~+85℃（充灌氟油时：-10~+60℃）

贮存温度：-40~+90℃

耐候性：DIN40040GPC

EMC适用标准：EN1326-1：2006

平方根输出精度：

环境温度影响：总影响量/28℃（50°F)

过压影响：过载量程1.5倍

稳定性：±0.05％量程上限/12个月

电源影响：±0.005％/1V

安装位置影响：与膜片面平行方向的安装位置变化不会造成零漂影响，若安装位置与膜片面超过90°的变化，可通过调零校正。

响应时间：90ms

阻尼：时间常数可在0~99.9秒内调整

滤波常数：可在0~160uA内调整

自稳系数：可在0~2%内调整

产品外壳：合金铝；

主体结构：不锈钢；

涂层：塑料喷塑；

一．静水中安装(液罐、水池、深井等)

    安装提示：

    1. 在开口的容器中测量静止流体液位时，把液位变送器垂直投入到容器的底部，在容器的开口处固定变送器的电缆线和接线盒

    2. 露天安装时，尽量把液位变送器的接线盒置于通风干燥处，避免强光直射和雨淋

二．动水中安装（江河、湖泊等）

    安装提示：

    1.在流水中测量水位时，介质波动较大的情况下，可以在水中插入一根钢管，内径50厘米左右，在位于水流方向的反向不同高度开若干个Ø5mm左右的小孔，使水进入管中，在管的开口处将  电缆线和接线盒固定

    2.在介质波动很大和泥沙较大时，还可以通过加装阻尼装置过滤泥沙，消除动态压力和波浪的不利影响，保证测量准确

    3. 露天安装时，尽量把液位变送器的接线盒置于通风干燥处，避免强光直射和雨淋

    4. 安装于多雷地区时，建议用户加装防雷保护装置，并确保产品及电源可靠接地，可降低雷电对产品损坏的概率

1. 外壳

2. 内部接地端

3. 外部接地端

4. 4...20mA 测试信号，正信号端和测试端之间

5. 电源负极

6. 电源正极
