产品描述 Product Description

HPM130精巧型压力变送器精巧化结构设计，搭配微型化的进口传感器和精密的数字信号调理电路，适合狭小空间使用，满足整体设备小型化发展的需要，同时又保证了产品的高性能。该产品可直接与计算机、控制仪表、显示仪表等相连，整体性能优异，安装方便，具有良好的抗震性和抗冲击性，在恶劣环境中可以长期使用。

◆ 一体化和紧凑型结构设计，直径φ24，总高不超过80mm

◆ 反极性保护和瞬间过电流过电压保护

◆ 量程范围宽，可测量表压﹑绝压和密封表压

◆ 防护等级IP65

◆ 形式结构多样，安装简单，适用性广

测量介质：与304、316L不锈钢兼容的各种液体、气体和蒸汽

量程：-100kPa...0-10kPa...40MPa

过载：1.5倍满量程压力

压力类型：表压或绝压或密封表压

精度：±0.5%FS

长期稳定性：±0.2%FS/年

零点温度系数：±0.03%FS/℃（参比25℃）

满度温度系数：±0.03%FS/℃（参比25℃）

工作温度：-30~85℃

贮存温度：-40~120℃

供电电源：5V，12V，24VDC

输出信号：4~20mADC，1~5VDC，0~10VDC，0.5~4.5VDC等

绝缘电阻：100MΩ，500VDC

外壳防护：IP65

电气连接：φ6.0mm专用导气带屏蔽电缆1.5米

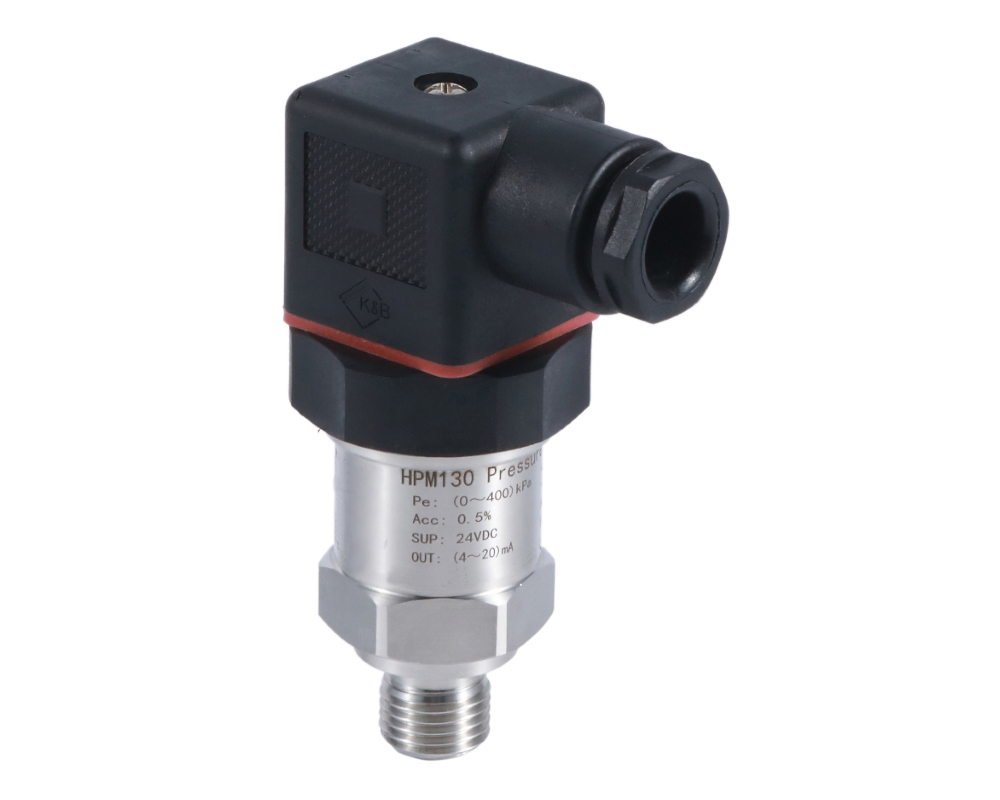

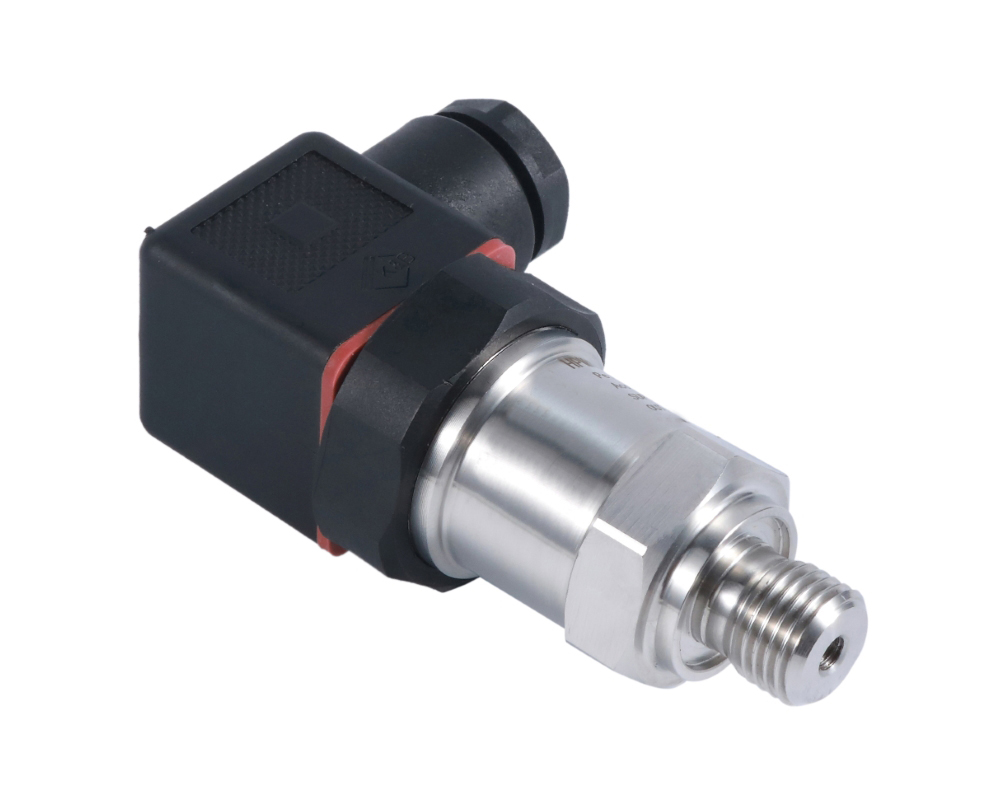

赫斯曼接插件接线方法

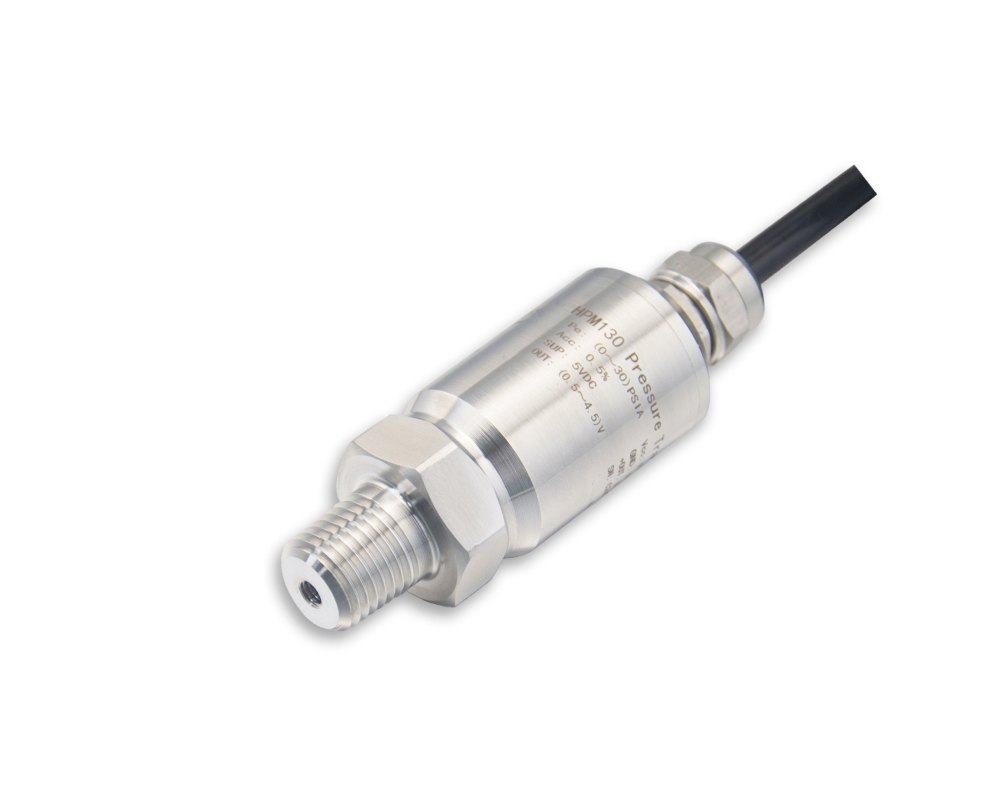

电缆型接线方法

二线制4～20mADC 输出型变送器的电气接线图

三线制0～10/20mADC或0/1～5VDC输出型变送器的电气接线图
