产品描述 Product Description

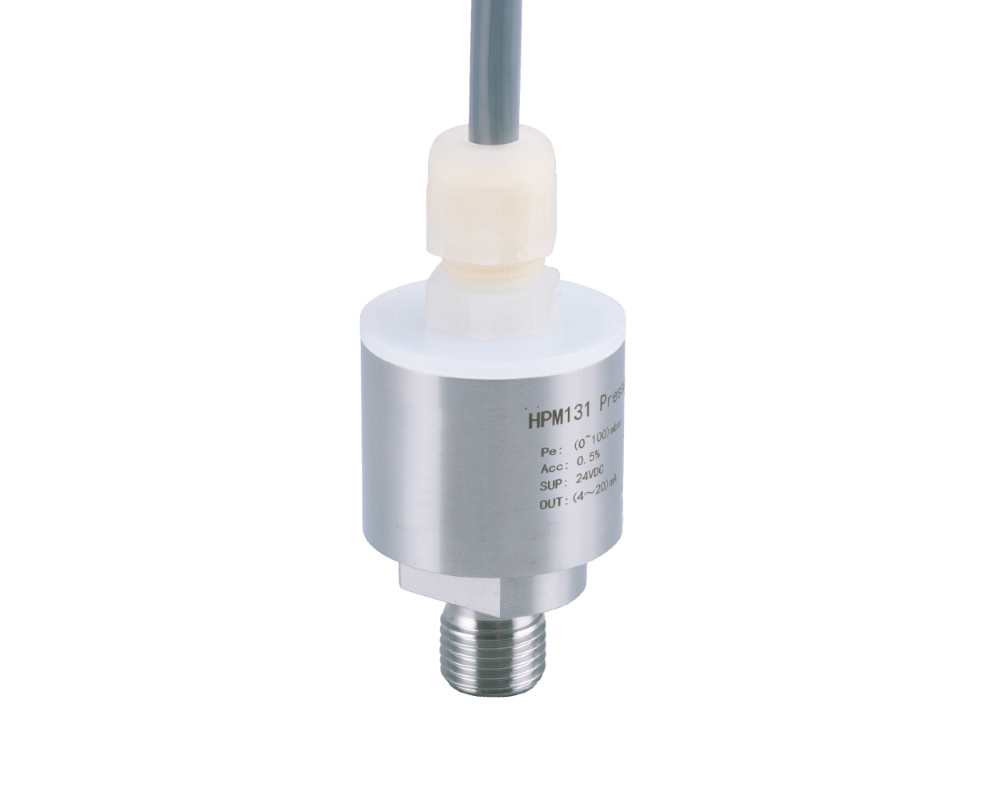

HPM131型压力变送器专门为小压力气体测量而设计，通过集气式非接触法也可以很方便测量液位。产品选用进口压力传感器作为信号测量元件，并经过温度补偿。信号调理电路位于不锈钢壳体内，将传感器信号转化为标准电流信号输出。该产品结构小巧，安装方便，适合在狭小和恶劣环境中长期使用，广泛应用于工业过程控制﹑敞口容器的液位测量等场合。

◆ 高精度，不锈钢结构，压力接口形式多样，防护等级IP65

◆ 反极性保护和瞬间过电流过电压保护

◆ 量程范围宽，可测量表压﹑绝压和密封表压

◆ 零点和满量程可调

◆ 抗干扰强，长期稳定性好

测量介质：与304、316L不锈钢兼容的洁净干燥气体

量程：0~10,20,30,40,50kPa

过载：75kPa（0~10kPa），200kPa（0~20&…50kPa）

压力类型：表压

精度：±1.0%FS

长期稳定性：±1.0%FS/年

温度系数：±1.0%FS/℃（0~10kPa），±2.0%FS（0~20&…50kPa），参比25℃

工作温度：0~60℃

贮存温度：-20~80℃

供电电源：24VDC（10~30V）

输出信号：4~20mADC

输出方式：二线

负载电阻：≤（U-10）/0.02Ω

绝缘电阻：100MΩ，500VDC

外壳防护：IP65

振动：20g（20~5000Hz）

电气连接：φ6.0mm专用导气带屏蔽电缆1.5米

壳体：不锈钢1Cr18Ni9Ti

重量：150g

电缆式接线方法

 安装提示

1.该压力变送器不能直接接触液体安装，也不建议垂直安装于引压管正上方

2.如用气泡法，气压最大不超过70kPa, 调整气流直至敞口容器的液体中出现大约一秒一个气泡比较适宜

3.气泡法可以阻止液体进入引压隔离管，保证隔离管干净，防止堵塞；同时干净和相对较冷的气体也可以保证变送器工作在合理的温度范围内。因此气泡法在温度较高的条件下有更好的线性特性。
