产品描述 Product Description

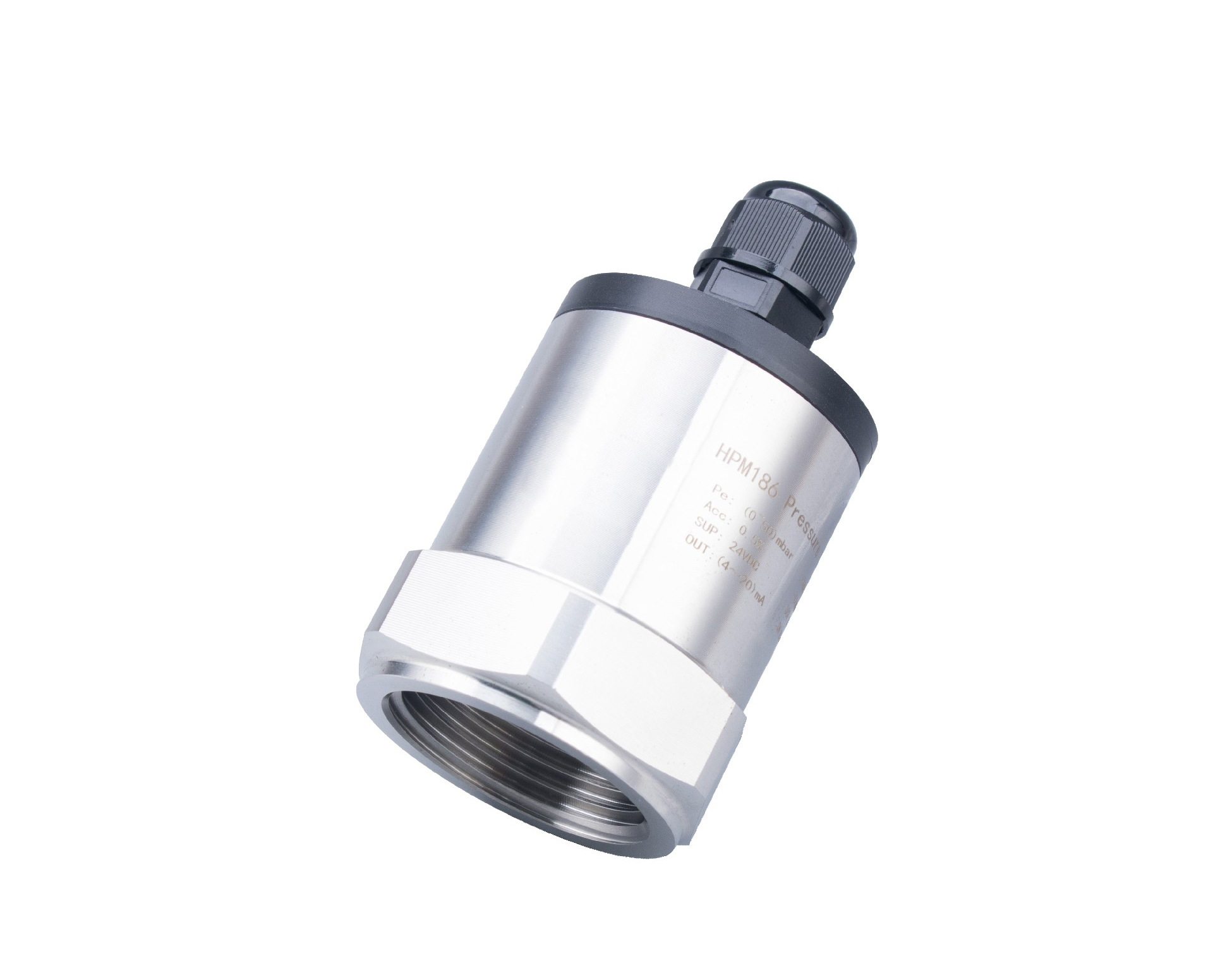

HPM186型压力变送器采用高稳定性和高可靠性的硅压阻传感器作为信号测量元件，并经过自动标定工艺进行了宽温度范围性能补偿。信号调理电路位于不锈钢壳体内，将传感器信号转化为标准电流信号输出。整个产品经过元器件﹑半成品和成品的严格测试和老化筛选，性能稳定可靠。该产品采用不锈钢结构并有防水透气设计，安装方便，适合在恶劣环境中长期使用，广泛应用于设备配套﹑纺织、供水供气﹑化工和水文等行业。

◆ 不锈钢结构，防水透气处理，防护等级IP65

◆ 可微压测量，最小3kPa

◆ 反极性保护和瞬间过电流过电压保护

◆ 量程范围宽，可测量表压﹑绝压和密封表压

◆ 抗干扰强，长期稳定性好

测量介质：各种液体、气体和蒸汽

量程：-100kPa...0-0.01...60MPa

过载：1.5倍满量程压力

压力类型：表压或绝压或密封表压

精度：±0.5%FS（典型）；±0.25%FS（提高精度）

长期稳定性：±0.2%FS/年

零点温度系数：±0.03%FS/℃（参比25℃）

满度温度系数：±0.03%FS/℃（参比25℃）

补偿温度：0~60℃（≤35kPa）；-10~70℃（>35kPa）

工作温度：-40~120℃

贮存温度：-40~120℃

供电电源：24VDC

输出信号：二线制4～20mA电流或三线制电压

绝缘电阻：100MΩ;500VDC

外壳防护：IP65

电气连接：电缆直接出线

壳 体： 不锈钢1Cr18Ni9Ti或316L

膜 片： 不锈钢316L

O型圈： 氟橡胶

电缆型接线方法
